نعتقد أن الكثير من الناس يعرفون التتابع، والتتابع في العديد من الدوائر، من خلال التتابع يمكن تصميم العديد من الدوائر، اليوم سوف يأخذ إحدى الدوائر، وتستخدم دائرة القفل الذاتي على نطاق واسع في الحياة، ونعتقد أن الكثير من الناس لا يعرفون أيضًا مبدأ دائرة القفل الذاتي للتتابع، اليوم يجب أن أخبرك عن مبدأ دائرة القفل الذاتي للتتابع، أعتقد أنك ستعرف نظرة.

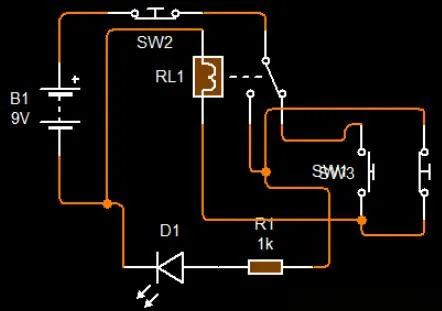

دائرة القفل الذاتي للتتابع هي في الواقع بسيطة للغاية، دعونا نلقي نظرة على الشكل 1 لهذه الدائرة، الدائرة بأكملها بمصدر طاقة 9 فولت، مرحل، زران مغلقان، زر مفتوح غالبًا، مقاومة 1 كيلو، صمام ثنائي باعث للضوء؛ عندما لا يتم الضغط على sw 3، لا يوجد تدفق تيار للمرحل، لذلك يكون الاتصال في حالة مغلقة، ولا يضيء الصمام الثنائي الباعث للضوء.
الشكل 1: دائرة التتابع ذاتية القفل

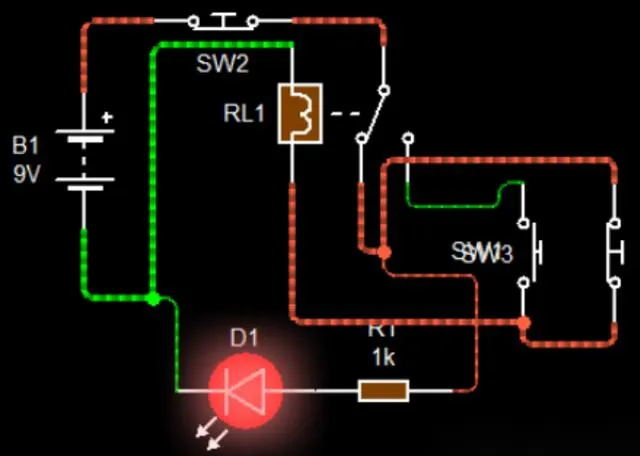

انظر إلى الشكل 2 عندما تضغط sw 3 على الدائرة تنتج تيارًا قصيرًا، والتيار بواسطة مرحل الطاقة الإيجابي غالبًا ما يكون الاتصال مغلقًا بملف التتابع rl 1 تيارًا قصيرًا، ويولد التتابع قوة مغناطيسية غالبًا ما يفتح شفط الاتصال، وسوف يمر التيار بالشفط غالبًا ما يكون مفتوحًا الاتصال، ومن ثم من خلال sw 1 تم إغلاق الزر في كثير من الأحيان من خلال ملف التتابع إلى الطاقة السلبية، وسوف يتدفق التيار من خلال مقاومة الصمام الثنائي الباعث للضوء (الصمام الثنائي الإيجابي) مضاء.
الشكل 2: تتابع دائرة القفل الذاتي
