بناء4-مرحل دبوس
عادة ما يكون هناك غلاف بلاستيكي أو معدني يعمل على حماية المكونات الداخلية. داخليًا، يحتوي على مكونات رئيسية مثل الملفات، والأنوية الحديدية، والمحرك، وجهات الاتصال.

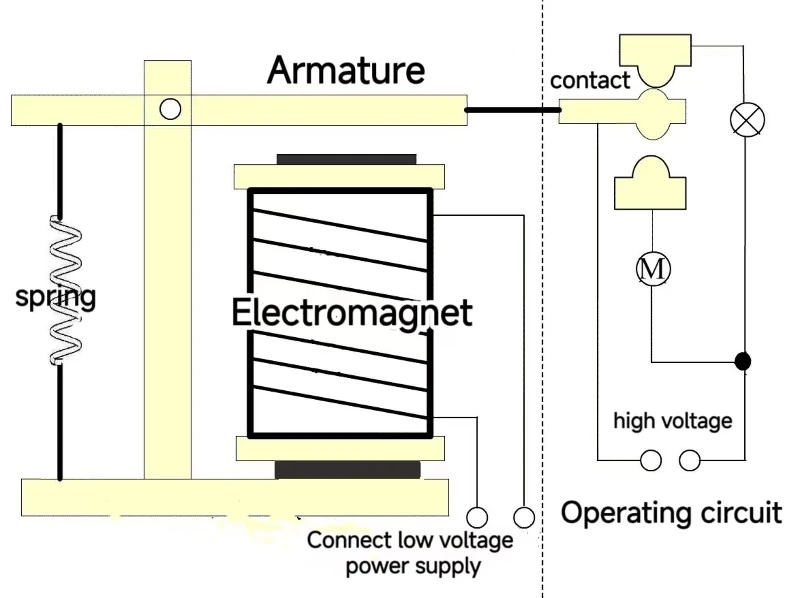

الرسم التخطيطي لهيكل التتابع هو كما يلي:
مبدأ تشغيل مرحل 4- دبوس
لذلك، عندما12 فولت تيار مستمريتم تطبيق الجهد على طرفي الملف، ويتدفق التيار عبر الملف. عندما يمر التيار عبر الملف، يتم تكوين مجال مغناطيسي وفقًا لقواعد الحث الكهرومغناطيسي. سيؤدي هذا إلى جذب القلب الحديدي نحو المجال المغناطيسي، وسيقود القلب الحديدي حركة المحرك. تغير حركة المحرك حالة اتصال المرحل، مما يحقق التحكم في التشغيل/الإيقاف للدائرة. على سبيل المثال، يجب إغلاق جهات الاتصال المفتوحة عادةً؛ يجب أن تكون جهات الاتصال المغلقة عادةً مفتوحة.

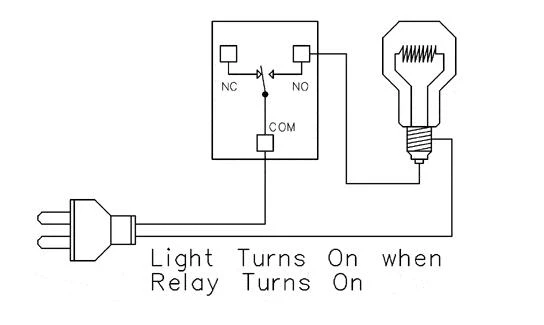

فيما يلي، سوف نفهم بشكل أكبر من خلال مخطط توصيل التتابع والشرح النصي
1. عندما نطبق كمية معينة من التيار ويبدأ التتابع في العمل، عندما يتغير طرف COM الخاص بالتتابع من NC إلى NO، يتم تشكيل دائرة مغلقة، ويتحكم التتابع في مصدر الطاقة لتشغيل التتابع
2. عندما يتجاوز التيار الذي نطبقه الحد الأقصى لسعة المصباح الكهربائي، سيغلق المرحل. عندما يتغير طرف COM للمرحل من NC إلى NO، يتم فصل الدائرة المغلقة، ويتم فصل مصدر طاقة التحكم في المرحل
وظيفة مرحل الدبوس 4-
يحتوي مرحل 4- دبوس بشكل عام على جزأين رئيسيين، والدبابيس الأربعة لها الوظائف التالية:
قسم التحكم (الملف)
اثنان من الدبابيس عبارة عن دبابيس ملفوفة، والتي تغطي أيضًا وظيفة توصيل التيار والتحكم فيه. قبل تطبيق الجهد المناسب على كلا طرفي الملف، سيتدفق التيار عبر الملف ويولد مجالًا مغناطيسيًا لتشغيل مرحل العمل الخاص به.
المكونات الخاضعة للرقابة (جهات الاتصال)
على سبيل المثال، القدمان الأخريان عبارة عن دبابيس اتصال، مثل المحطات الطرفية 87 و30. وبدفع المجال المغناطيسي المتولد في الملف، ستتحرك جهات اتصال التتابع لتحقيق الغرض من تشغيل/إيقاف تشغيل الدائرة. هناك نوعان شائعان من جهات الاتصال: جهات اتصال مفتوحة عادةً، حيث يفتح الملف عندما لا يكون مزودًا بالطاقة ثم يغلق عند تشغيله؛ جهات اتصال مغلقة عادةً، حيث يغلق الملف عندما لا يكون مزودًا بالطاقة ويفتح عند تشغيله. وهذا يعني عادةً أن المحطة الطرفية 87 متصلة بجهة اتصال مفتوحة عادةً، بينما المحطة الطرفية 30 هي محطة طرفية شائعة يمكن توصيلها بالمحطة الطرفية 87 أو محطة طرفية أخرى مغلقة عادةً اعتمادًا على حالة التتابع.
طريقة توصيل مرحل 4- دبوس
دائرة السيارات
طريقة توصيل مصابيح الضباب للسيارة:
يتم توصيل الخط 85 بخط التحكم في المصابيح الأمامية، والذي يوفر إشارة تشغيل للمرحل عند تشغيل المصابيح الأمامية.
قم بتوصيل سلك التأريض (القطب السالب) عند 86.
قم بتوصيل الخط 30 بالقطب الموجب للبطارية (السلك المزود بالفيوز) للحصول على الطاقة.
قم بتوصيل مصابيح الضباب على 87 والتحكم في تشغيل/إيقاف مصابيح الضباب.
طريقة توصيل بوق السيارة:
قم بتوصيل خط التحكم بمفتاح البوق بالخط 85. عند الضغط على مفتاح البوق، يتم تنشيط ملف التتابع.
قم بالتوصيل بسلك التأريض على 86.
قم بتوصيل القطب الموجب لمصدر طاقة السيارة بالخط 30 لضمان إمداد مستقر بالطاقة للمرحل.
قم بتوصيل البوق 87 والتحكم في البوق لإنتاج الصوت.
طريقة توصيل الأسلاك للسيارةدائرة البداية:
قدم واحدة على الأرض (تعادل دبوس 86 على الأرض).
يتم توصيل القدم الأخرى بترس بدء تشغيل مفتاح الإشعال (والذي يمكن رؤيته على أنه الدبوس 85 الذي يستقبل إشارة التحكم).
الدبوسان الآخران، أحدهما متصل بالسلك الحي (على غرار الطرف الموجب لمصدر الطاقة على السلك 30)، والدبوس الآخر متصل بمفتاح التشغيل المغناطيسي (يوافق الدبوس 87 المتصل بالحمل).
التحكم في الأتمتة الصناعية
محرك التحكمطريقة التوصيل:
في حالة استخدام محرك تيار مستمر: قم بتوصيل القطب الموجب لمصدر طاقة التيار المستمر بدبوس ملف واحد للمرحل (مثل الدبوس 85) والقطب السالب بدبوس ملف آخر (الدبوس 86). يتم توصيل القطب الموجب للمحرك بجهة الاتصال المفتوحة عادةً (رقم 87) للمرحل، ويتم توصيل القطب السالب للمحرك بجهة الاتصال المشتركة (رقم 30). عند تنشيط ملف المرحل، يتم إغلاق جهة الاتصال المفتوحة عادةً وجهة الاتصال المشتركة، ويتم تشغيل المحرك للعمل؛ يفقد الملف الطاقة ويتوقف المحرك.
بالنسبة لمحركات التيار المتردد: قم بتوصيل السلك الحي لمصدر الطاقة المتردد بجهة الاتصال المفتوحة عادة 87 للمرحل، وقم بتوصيل السلك المحايد بجهة الاتصال المشتركة 30 لتوصيل محرك التيار المتردد. بالإضافة إلى ذلك، يجب توصيل أطراف التحكم في ملفات المرحل 85 و86 بإشارات التحكم المقابلة، مثل إشارات خرج PLC، المسؤولة عن إصدار الأوامر ببدء تشغيل المحرك وإيقافه.
طريقة توصيل التحكم في الإضاءة:
تحتوي المصابيح التي تعمل بالتيار المستمر، مثل شرائط LED، على جهة اتصال مفتوحة بشكل طبيعي 87 متصلة بالقطب الموجب لمصدر الطاقة المستمر، وجهة اتصال مشتركة 30 متصلة بالقطب السالب، ومحطات تحكم متصلة بالملفات 85، 86 من أجهزة التحكم المقابلة مثل المفاتيح أو المستشعرات. عندما يرسل جهاز التحكم إشارة لتنشيط ملف التتابع، سيضيء الضوء؛ عندما يفقد الملف الطاقة، ينطفئ الضوء.
على سبيل المثال، للتحكم في المصابيح التي تعمل بالتيار المتردد مثل المصابيح المتوهجة أو الفلورية العادية، يتم توصيل السلك الحي لمصدر الطاقة المتردد بجهة الاتصال المفتوحة عادة 87 للمرحل. يتم توصيل السلك المحايد بجهة الاتصال المشتركة 30، ويتم توصيل أطراف التحكم في الملف 85 و86 بإشارة التحكم حسب الحاجة لتحقيق التحكم في تشغيل/إيقاف تشغيل المصباح.
طريقة توصيل صمام التحكم:
بالنسبة للصمامات الهوائية، عادة ما يتم توصيل مصدر الهواء بمدخل الصمام، ويتم توصيل واجهة إشارة التحكم للصمام بجهة الاتصال المفتوحة عادةً (رقم 87) للمرحل، ويتم توصيل جهة الاتصال المشتركة (رقم 30) بأرضية الإشارة أو القطب السالب لمصدر الطاقة. يتم تشغيل ملفات المرحل (85، 86) أو إيقاف تشغيلها وفقًا لتعليمات نظام التحكم، وبالتالي التحكم في فتح وإغلاق الصمام.
طريقة التحكم في الصمامات الكهربائية مشابهة، حيث يتم توصيل خط طاقة التحكم للصمام الكهربائي بجهة الاتصال المفتوحة عادةً (رقم 87) وجهة الاتصال المشتركة (رقم 30) للمرحل، والتحكم في عمل الصمام الكهربائي من خلال تشغيل/إيقاف المرحل.
نظام تأثيث المنزل الذكي
طريقة توصيل الستارة الذكية:
السلك الحي من220 فولت تيار متردديتم توصيل مصدر الطاقة بجهة الاتصال المفتوحة عادةً (رقم 87) للمرحل، ويتم توصيل السلك المحايد بجهة الاتصال المشتركة (رقم 30). قم بتوصيل سلك الطاقة لمحرك الستارة بطرف خرج المرحل. يتم توصيل ملفات المرحل (85، 86) بطرف إشارة الخرج لوحدة التحكم في المنزل الذكي. عندما ترسل وحدة التحكم أمرًا بفتح الستائر، يتم تشغيل ملفات المرحل، ويتم إغلاق جهات الاتصال المفتوحة عادةً، ويتم تشغيل محرك الستارة للعمل، وفتح الستائر؛ أغلق الستائر بنفس الطريقة.
طريقة توصيل الأجهزة المنزلية الذكية:
باستخدام مكيف الهواء الذكي كمثال، افصل قابس الطاقة الخاص بمكيف الهواء وقم بتوصيل الأسلاك الحية والمحايدة بجهة الاتصال المفتوحة عادةً (رقم 87) وجهة الاتصال المشتركة (رقم 30) للمرحل، على التوالي. يتم توصيل ملفات التتابع (85، 86) بطرف الإخراج لوحدة التحكم الذكية. عندما يحتاج مكيف الهواء إلى التشغيل، تقوم وحدة التحكم الذكية بتشغيل ملفات التتابع لتوصيل مكيف الهواء بمصدر الطاقة والبدء في العمل؛ عند إيقاف تشغيل مكيف الهواء، يفقد الملف الطاقة ويتوقف مكيف الهواء عن العمل.
كيفية اختبار مرحلات 4-pin
1. فحص المظهر
أولاً، يلزم إجراء فحص بصري للتحقق مما إذا كان غلاف التتابع تالفًا أو مشوهًا، وما إذا كانت الدبابيس مؤكسدة، وما إذا كانت الدبابيس منحنية. يمكن أن تؤثر العيوب الواضحة في المظهر على أداء وموثوقية التتابعات.
2. قياس المعلمات الكهربائية
قياس مقاومة الملف
استخدم مقياسًا متعددًا لقياس المقاومة بين الدبوسين المتصلين بملف التتابع ضمن نطاق المقاومة، عادةً الطرف 85 والطرف 86. ثم قارن القيم المقاسة بالمواصفات التي يقدمها التتابع. إذا كان انحراف قيمة المقاومة كبيرًا جدًا، فقد يعني هذا أن الملف قد احترق تمامًا أو تعرض لقصر في الدائرة.
قياس مقاومة التلامس
عندما لا يكون المرحل قيد التشغيل، اضبط نطاق المقياس المتعدد على المقاومة وقم بقياس المقاومة بين دبوسي جهات اتصال المرحل (عادةً المحطات الطرفية 87 و30) للحصول على مقاومة جهة الاتصال المغلقة عادةً. عادةً، يجب أن تكون جهات الاتصال المغلقة عادةً ذات مقاومة منخفضة جدًا، قريبة من الصفر أوم.
ثم قم بتشغيل ملف التتابع، وافتح التتابع، وقم بقياس مقاومة جهات الاتصال المفتوحة عادةً. جهات الاتصال المفتوحة عادةً، مثل المحطات الطرفية 87 و30 المتصلة؛ وبالمثل، يجب أن تكون مقاومة جهات الاتصال المفتوحة عادةً صغيرة قدر الإمكان. إذا كانت مقاومة التلامس عالية جدًا، فقد يؤدي ذلك إلى زيادة انخفاض الجهد في الدائرة في الاستخدام العملي، وبالتالي التأثير على التشغيل العادي للحمل.
3. الاختبار الوظيفي
الاختبار اليدوي
مصدر طاقة التيار المستمر (مثل12Vيمكن توصيل البطارية والمفتاح ببعضهما البعض. يمكن توصيل القطب الموجب لمصدر الطاقة بدبوس واحد من ملف التتابع، مثل الطرف 85؛ ويمكن توصيل القطب السالب بدبوس آخر من الملف من خلال مفتاح (مثل الطرف 86).
قم بتوصيل الحمل بين جهات اتصال التتابع 87 و 30. على سبيل المثال، يمكن أن يكون مصباحًا كهربائيًا أو مقاومة.
استخدم المفتاح يدويًا لتشغيل/إيقاف تشغيل الملف للتحقق مما إذا كان الحمل متصلاً/مفصولاً وفقًا لذلك. إذا كان بإمكان المرحل التحكم في فتح/إغلاق الحمل بشكل طبيعي، فهذا يعني أنه يعمل بشكل صحيح على الأقل.
الاختبار التلقائي
هذه هي الأدوات التي يمكن استخدامها لاختبار المرحلات تلقائيًا: مولدات الإشارة ومذبذبات القياس. يمكن لمولد الإشارة توليد تردد وسعة محددين لإشارة التحكم المتصلة بملف المرحل، ويُستخدم مذبذب القياس لقياس إشارة خرج جهة اتصال المرحل. ويكتشف وقت الاستجابة وتردد التشغيل كمؤشرات أداء لمعرفة ما إذا كان المرحل يلبي المتطلبات.
4. اختبار الموثوقية
اختبار درجة الحرارة
ضع التتابع بشكل منفصل عند درجات حرارة عالية ومنخفضة لفترة زمنية معينة، مثل 70 درجة و-20 درجة، ثم اختبر أداءه مرة أخرى.
راقب حالة عمل التتابع عند درجات حرارة مختلفة لمعرفة ما إذا كان هناك أي تدهور في الأداء أو عطل. إذا كان بإمكان التتابع العمل بشكل طبيعي ضمن نطاق درجة حرارة معين، فهذا يعني أنه يتمتع بموثوقية جيدة في درجة الحرارة.
اختبار الاهتزاز
قم بتثبيت المرحل على طاولة الاهتزاز وقم بإجراء اختبارات الاهتزاز لشدة وتردد معينين.
لاحظ ما إذا كانت حالة عمل المرحل مستقرة أثناء عملية الاهتزاز، وما إذا كانت هناك مشاكل في الاتصال الضعيف وأخطاء التشغيل. يمكن لاختبار الاهتزاز محاكاة الاستخدام الفعلي للمرحلات، وتوفير بيئة ميكانيكية لها للاهتزاز، والتحقق من موثوقيتها الميكانيكية. خمس مرات
اختبار الحياة
قم بمحاكاة حالة عمل المرحلات والمفاتيح بناءً على التطبيقات العملية، واستمر في ذلك عدة مرات. سجل عدد عمليات المرحلات وحالات الأعطال لمعرفة ما إذا كانت تلبي متطلبات العمر الافتراضي. بهذه الطريقة، يمكن اتخاذ القرارات بشأن موثوقية واستقرار الاستخدام طويل الأمد للمرحلات.
