في عصر اليوم ، تعد مرحلات الإشارات مكونات رئيسية للأنظمة الإلكترونية/الكهربائية في الولايات المتحدة والدول الدولية الأخرى ، ويتقدم كهربة كل يوم في جميع أنحاء العالم ، بما في ذلك الولايات المتحدة. لا يتم استخدامها فقط للتحويل ، ولكنها قادرة أيضًا على التحكم في إشارات وتحويلها بين مختلف الأجهزة الأخرى. يمكن أن يساعد هذا المهندسين والفنيين على فهم مبادئ العمل وتطبيقات المعدات بشكل أفضل ، وبالتالي تحسين موثوقيتها وأدائها.

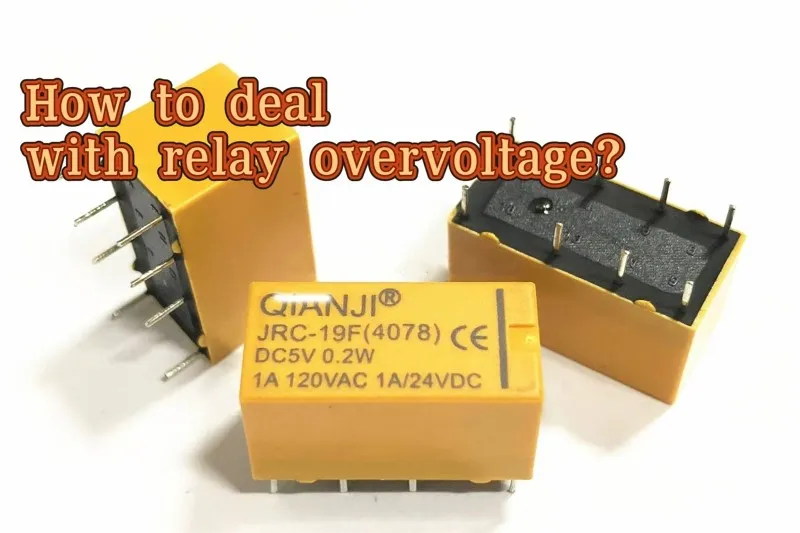

ما هو ترحيل الإشارة؟
ترحيل الإشارة هو مجرد جهاز مفتاح كهربائي يستخدم لمعالجة إشارات الجهد المنخفض التي تتراوح من 2 فولت إلى عدة مئات من الفولت ، مثل الاتصالات المحسنة أو الموهنة. لديه وظيفة التحكم في موعد تشغيل الإخراج بناءً على التغييرات في إشارة الدخل. ترحيل الإشارة: على عكس ترحيل الطاقة ، يتم استخدام ترحيل الإشارة لتبديل الجهد المنخفض أو الإشارات الحالية المنخفضة. نستخدمها للأتمتة الصناعية وأنظمة الاتصالات ومرافق الاختبار والخدمات الأخرى.
بعض الاستخدامات الرئيسية لمرحلات الإشارة هي:
- تحويل إلى إشارة: تحويل الإشارة الكهربائية المستلمة إلى نموذج أكثر إفادة ، مما سيغير تشغيل الدوائر اللاحقة.
- إشارة العزلة: منع التعارض المباشر بين إشارات الجهد العالي وأنظمة التحكم في الجهد المنخفض.
- تضخيم الإشارة: يمكن لدوائر التحكم في التتابع تضخيم الإشارات لدفع التطبيقات الحالية عالية التحميل.
مبدأ العمل في ترحيل الإشارة

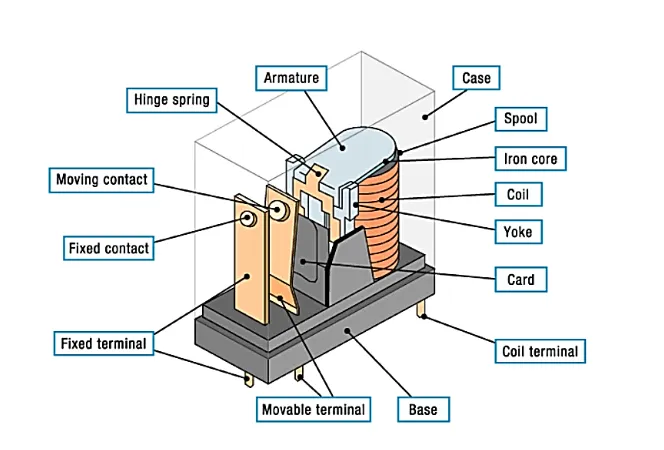

يشبه مبدأ العمل في ترحيل الإشارات الأنواع الأخرى من المرحلات ، وتشمل مكوناته الأساسية لفائف وجهات الاتصال والدوائر الخارجية. ما يلي هو سير العمل الأساسي لتتابع الإشارة:
- كهربة الملف: عندما يمر التيار عبر ملف التتابع ، يولد الملف مجالًا مغناطيسيًا. سيؤدي هذا المجال المغناطيسي إلى جذب أو صد جهات اتصال التتابع.
- تبديل الاتصال: يمكن أن يتسبب المجال المغناطيسي الناتج عن الملف في تغييرات في جهات الاتصال. عندما تصل إشارة الدخل إلى الحالة المقدرة ، سيتم تحويل جهة الاتصال من الموضع المفتوح (NO) بشكل طبيعي إلى موضع مغلق (NC) بشكل طبيعي ، أو العكس.
- التحكم في الإشارة: يمكن استخدام جهات اتصال المرحلات للتحكم في الأجهزة في دوائر أخرى. عندما يتغير جهات اتصال التتابع ، يمكن أن تنشط أو إلغاء تنشيط أو تبديل نقل الإشارة في الدوائر الخارجية ، مما يؤثر على حالة عمل المعدات.
- يتم استخدام مرحلات الإشارة بشكل شائع للتعامل مع إشارات التحكم في الجهد المنخفض ، مثل 0-24 v dc أو ac rough (مثل 12V ac). عندما تتغير إشارة الدخل ، سيتم تشغيل جهات الاتصال داخل التتابع أو إيقاف تشغيلها ، وبالتالي تحقيق تحويل أو التحكم في الإشارة.
تفاصيل تحويل إشارة الترحيل
1. التحول بين الجهد أو التيار
تحولات الإشارة تحويل الجهد المنخفض و/أو الإشارات الحالية على هذه الخطوط إلى تيارات أعلى ، مما يتيح لها العمل مع جهات اتصال مرحلات التحكم. على سبيل المثال ، يمكنك استخدام إشارة إدخال 5V لتبديل جهات اتصال أجهزة التتابع والتحكم مع الجهد العالي (12 IE 220).
تُستخدم طريقة التحويل هذه بشكل عام للأحمال عالية الطاقة ومرحلات الإشارة ، وبالتالي لا ينبغي أن تكون القدرة الاستيعابية الحالية كبيرة جدًا ولا يمكن أن تحمل مباشرة التيارات عالية الطاقة. بدلاً من ذلك ، يتم استخدام تشغيل مفتاح جهات الاتصال للتبديل بين الدوائر المختلفة.
2. exchange of DC و AC إشارات
يتم استخدام مرحلات الإشارة أيضًا لتحويل الإشارة ، وتحويل التيار المباشر (DC) إلى التيار المتناوب (AC) في كلا الاتجاهين. عادة ما يتم تحقيقها من خلال استخدام تكوينات اتصال التتابع المختلفة. يمكن للمرحلات توصيل أحمال التيار المتردد بمصادر طاقة التيار المستمر أو توصيل إشارات التيار المستمر بالدوائر.
في بعض معدات الأتمتة ، قد يكون من الضروري استخدام المرحلات لتحويل الإشارات من أنظمة الجهد المختلفة إلى بعضها البعض.
3. تغيير منطق الإشارة
في بعض الأحيان يتم استخدام مرحلات الإشارة أيضًا لتحويل منطق حالة معين (مثل العالي ، المنخفض) إلى مخرجات أخرى داخل نظام التحكم. على سبيل المثال ، قد تقوم المستشعرات بإخراج مستوى الإشارة 0} v ، ويمكن للمرحلات تحويلها إلى مستوى إشارة عالية المستوى لتشغيل أجهزة أخرى مثل المحركات أو الإنذارات.
4. انعكاس
يمكن أن تحقق بعض مرحلات الإشارات انعكاس الإشارة أثناء التشغيل (مثل تحويل المستويات العالية إلى مستويات منخفضة ، والعكس صحيح). عادة ما يتم تحقيق ذلك باستخدام دوائر محددة أو تكوينات الاتصال في التتابع.
5. التضخيم والانتقال
عندما تكون إشارة الدخل ضعيفة جدًا ، يمكن لمرحل الإشارة تضخيم الإشارة عن طريق توصيل دائرة القيادة المناسبة ، وبالتالي تحويل الإشارات الضعيفة (مثل إشارات المستشعر) إلى إشارات قوية ، أو دفع أحمال أكبر أو الارتباط بأجهزة أخرى.
على سبيل المثال ، في أنظمة التحكم عن بُعد ، يمكن تضخيم إشارات المستشعر الضعيفة عن طريق المرحلات واستخدامها لدفع الأجهزة البعيدة.
