الإجابة المختصرة: نعم، ولكن

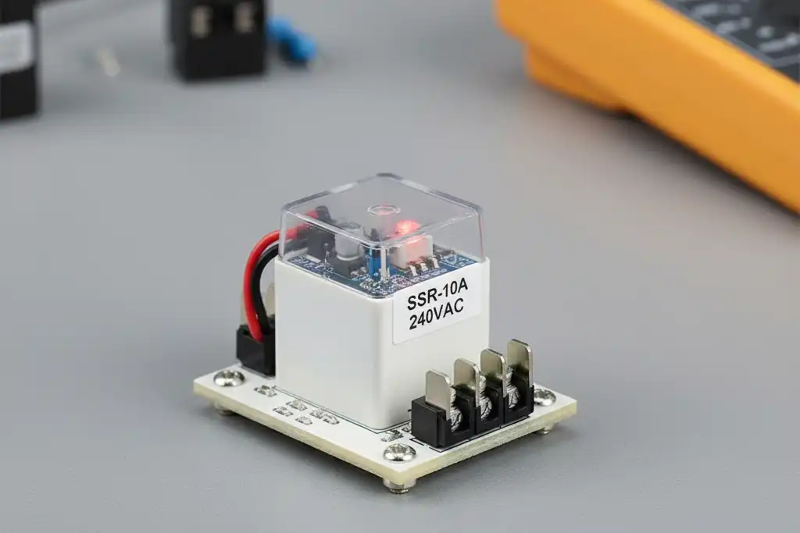

نعم، يمكنك استخدام -مرحل الحالة الصلبة (SSR) بدون المشتت الحراري. ولكن فقط في ظل ظروف محددة للغاية يمكنك حسابها. هذه ليست لعبة التخمين. إنه قرار هندسي يعتمد على تحليل الحرارة وتقييم المخاطر.
يمكنك تشغيل SSR بدون مشتت حراري عندما يكون لديك أحمال طاقة منخفضة-، أو تطبيقات يتم تشغيلها وإيقاف تشغيلها بسرعة، أو بيئات باردة.
إذا كان موقفك لا يتناسب مع هذه الشروط الضيقة، فأنت بحاجة إلى إجراء العمليات الحسابية لمنع ارتفاع درجة الحرارة وفشل المكونات.
لماذا تولد SSRs الحرارة
مرحلات الحالة الصلبة- ليست محولات مثالية. تتمتع أجزائها الداخلية، مثل MOSFETs أو TRIACs، بقدر صغير من المقاومة عندما تكون في وضع التشغيل.
في وحدات SSR المستندة إلى MOSFET-، يُطلق على هذا اسم مقاومة الحالة - (RDS(on)). في محولات التيار المتردد المعتمدة على TRIAC-، يظهر ذلك على شكل هبوط جهد أمامي (Vf).
عندما يتدفق التيار عبر SSR، فإن هذه المقاومة أو انخفاض الجهد يسبب فقدان الطاقة. تلك القوة المفقودة تصبح حرارة.
العلاقة الأساسية بسيطة: الحرارة تساوي انخفاض الجهد عبر SSR مضروبًا في التيار المتدفق عبره. يجب أن تتسرب هذه الحرارة من الوصلة الداخلية لـ SSR وإلا ستتجاوز درجة الحرارة الحد الأقصى الآمن.
تخيل دائرة بسيطة تحتوي على مصدر طاقة، وSSR، وحمل. مع تدفق التيار عبر SSR، يحدث انخفاض صغير في الجهد عبر أطراف SSR بسبب مقاومته الداخلية. هذا هو بالضبط المكان الذي تبدأ فيه الحرارة بالتراكم.
قياس الحرارة
صيغة القوة الرئيسية
لمعرفة ما إذا كنت بحاجة إلى مشتت حراري، يجب عليك أولاً حساب مقدار الحرارة التي سيولدها SSR. هذه الخطوة ليست اختيارية.
بالنسبة لمعظم مرحلات الحالة الصلبة للتيار المتردد-التي تعتمد على TRIAC، تكون الحسابات واضحة:
الطاقة (واط)=تشغيل-حالة انخفاض الجهد (V_f) * تيار الحمل (أمبير)
يعد انخفاض الجهد الكهربائي عند التشغيل- أحد المواصفات الرئيسية في ورقة بيانات SSR. بالنسبة إلى وحدات SSR النموذجية المستندة إلى TRIAC-، يتراوح هذا الجهد من 1.0 فولت إلى 1.6 فولت ويظل ثابتًا إلى حد ما عبر التيارات المختلفة.
بالنسبة إلى وحدات DC SSR-المعتمدة على MOSFET، تعمل صيغة مختلفة بشكل أفضل باستخدام مقاومة الحالة-:
الطاقة (واط)=(تيار التحميل)^2 * تشغيل-حالة المقاومة (RDS(on))
ستجد قيم RDS(on) في ورقة البيانات أيضًا. وعادة ما تكون مجرد بضعة ملي أوم (mΩ).
مثال عملي
فلنعمل على تنفيذ سيناريو شائع مع لوحة التيار المتردد-التي تقوم بتركيب SSR.
لنفترض أن ورقة بيانات SSR تعرض انخفاضًا نموذجيًا في جهد الحالة- يبلغ 1.2 فولت. تريد تبديل سخان مقاوم يسحب 5 أمبير.
باستخدام الصيغة:
تبديد الطاقة=1.2فولت * 5 أمبير=6 واط
تعني هذه النتيجة أن SSR يولد 6 واط من الحرارة في كل ثانية ينشط فيها. يجب أن تتحرك هذه الحرارة باستمرار بعيدًا عن تقاطع أشباه الموصلات في SSR وتهرب إلى الهواء المحيط. إذا لم يتمكن من الهروب بشكل فعال، فسوف ترتفع درجة الحرارة الداخلية لجهاز SSR حتى يفشل.
فهم المقاومة الحرارية
تتبع عملية إزالة الحرارة مفهوم المقاومة الحرارية (Rth)، والتي يتم قياسها بالدرجات المئوية لكل واط (درجة / واط). إنه يوضح مدى ارتفاع درجة حرارة المكون لكل واط من الحرارة التي يولدها.
توجد عدة قيم للمقاومة الحرارية، يمثل كل منها جزءًا مختلفًا من مسار الحرارة من المصدر إلى الهواء المحيط.
بدون المبدد الحراري، القيمة الأكثر أهمية هي التوصيل-إلى-المقاومة الحرارية المحيطة (Rth-ja). يمثل هذا المقاومة الكلية لتدفق الحرارة من تقاطع أشباه الموصلات الداخلي مباشرة إلى الهواء المحيط. عادة ما تكون هذه القيمة عالية، مما يجعل من الصعب التخلص من الحرارة الكبيرة.
|
المقاومة الحرارية |
رمز |
وصف |
|
تقاطع-إلى-الحالة |
رث-جي سي |
المقاومة من تقاطع أشباه الموصلات الداخلي إلى الغلاف الخارجي أو اللوح الأساسي لجهاز SSR. |
|
حالة-إلى-الغرق |
رث-CS |
المقاومة عبر الواجهة الحرارية بين علبة SSR والمشتت الحراري. |
|
غرق-في-المحيط |
رث-سا |
المقاومة من سطح المشتت الحراري إلى الهواء المحيط. |
عندما لا تستخدم المشتت الحراري، تنتقل الحرارة من الوصلة إلى الحالة، ثم من الحالة إلى الهواء المحيط. إجمالي المقاومة الحرارية يساوي Rth-jc زائد Rth-ca (الحالة-إلى-المحيط).
العوامل الحاسمة
العامل 1: الحمل الحالي
تيار الحمل هو السبب الرئيسي لتوليد الحرارة. كما تظهر صيغ القدرة، تزداد الحرارة بشكل مباشر مع التيار بالنسبة لـ SSRs المتناوبة ومع مربع التيار لـ DC SSRs.
تيار الحمل المنخفض يعني حرارة أقل، مما يزيد من احتمالية عمل SSR بدون المشتت الحراري.
تشير القاعدة التقريبية إلى أن العديد من أجهزة SSR المثبتة على اللوحات القياسية قد تتعامل مع 1 إلى 2 أمبير في الهواء الطلق في درجة حرارة الغرفة بدون مشتت حراري.
ولكن هذا مجرد مبدأ توجيهي فضفاض. لا تستخدمه أبدًا بدلاً من حسابات الحرارة المناسبة استنادًا إلى ورقة بيانات SSR المحددة وظروف تشغيل التطبيق الخاص بك.
العامل 2: درجة الحرارة المحيطة
درجة الحرارة المحيطة (Ta) هي الأساس لقياس جميع ارتفاعات درجات الحرارة. إنها درجة حرارة الهواء حول SSR.
كل SSR لديه درجة حرارة قصوى للوصلة (Tj max)، غالبًا حوالي 125 درجة، والتي لا يمكنك تجاوزها. ارتفاع درجة الحرارة المحيطة يعني مساحة أقل لارتفاع درجة الحرارة قبل الوصول إلى هذا الحد.
درجة الحرارة المحيطة المهمة تكون داخل لوحة التحكم أو العلبة، وليست درجة حرارة الغرفة بالخارج. يمكن أن تصل درجة حرارة العلبة المغلقة والمزدحمة بسهولة إلى 20 درجة أو أكثر فوق درجة حرارة الغرفة الخارجية.
العامل 3: دورة العمل والتردد
توقيت التحميل مهم أيضًا بشكل كبير. إن SSR الذي يظل قيد التشغيل بشكل مستمر (دورة التشغيل بنسبة 100%) يخلق حرارة ثابتة.
إذا تم تشغيل SSR فقط لفترات قصيرة مع فترات "إيقاف" طويلة بينها، فسيكون متوسط الطاقة أقل بكثير. يتيح وقت "إيقاف التشغيل" لـ SSR أن يبرد، مما قد يلغي الحاجة إلى المشتت الحراري حتى مع تيارات الذروة الأعلى.
بالنسبة إلى وحدات SSR للتيار المتردد، تعمل تقنية التحويل المتقاطع الصفري بشكل طبيعي على تقليل خسائر التبديل، وبالتالي فإن التردد أقل أهمية. بالنسبة إلى وحدات SSR التي تعمل بالتيار المستمر المستخدمة في -تطبيقات تعديل العرض (PWM) ذات التردد العالي-، يمكن أن يؤدي تبديل الخسائر إلى إضافة حرارة إضافية فوق خسائر التوصيل.
العامل 4: التركيب والتوجيه
يمكن أن تساعد علبة SSR وتركيبها في التبريد. إن تركيب اللوح الأساسي لجهاز SSR مباشرة على هيكل معدني كبير غير مطلي أو لوحة فرعية يتيح لهذا المعدن العمل كمشتت حراري أساسي من خلال التوصيل.
من خلال تجربتنا المباشرة-، رأينا فشل الأنظمة حيث تم تركيب SSR على محول قضيب DIN بلاستيكي أو سطح بلاستيكي، مما أدى إلى قطع نقل الحرارة تمامًا. حتى شريحة التثبيت المعدنية الصغيرة يمكن أن تحدث فرقًا حقيقيًا مقارنة بالعزلة الكاملة.
يؤثر الاتجاه أيضًا على الحمل الحراري الطبيعي. يتيح تركيب SSR عموديًا على اللوحة تدفق الهواء بحرية أكبر عبر أسطحه، مما يؤدي إلى نقل الحرارة بعيدًا بشكل أفضل من تركيبه بشكل مسطح أفقيًا.
قراءة منحنيات SSR Deating
ما هو منحنى ديراتينغ؟
من المحتمل أن يكون منحنى التخفيض الحراري هو الرسم البياني الأكثر أهمية في ورقة بيانات SSR لإدارة الحرارة. فهو يمنحك إجابة مرئية مباشرة عن مقدار التيار الذي يمكن لـ SSR التعامل معه بأمان في درجات حرارة تشغيل مختلفة.
يوضح الرسم البياني الحد الأقصى لتيار الحمل المسموح به على المحور الرأسي (Y) مقابل درجة الحرارة المحيطة على المحور الأفقي (X).
عادةً ما تعرض ورقة البيانات منحنيات متعددة على نفس الرسم البياني. يمثل أحد المنحنيات قدرة SSR بدون مشتت حراري، بينما تظهر المنحنيات الأخرى أداءً محسنًا مع المشتتات الحرارية المحددة الموصى بها.
كيفية قراءة المنحنى
يعد استخدام منحنى deating أمرًا بسيطًا. فهو يترجم معلومات ورقة البيانات إلى حدود تشغيلية واضحة لتصميمك. دعونا نسير عبر مثال.
تخيل أنك تنظر إلى منحنى مخفض لـ 25A SSR. يعرض الرسم البياني عدة أسطر، بما في ذلك سطر بعنوان "لا يوجد مشتت حراري".
الخطوة 1: حدد درجة الحرارة المحيطة بك.أولاً، حدد أسوأ-درجة الحرارة المحيطة لديك داخل حاوية التحكم. لنفترض أن هذه بيئة حارة بدرجة حرارة 60 درجة. أوجد 60 درجة على المحور الأفقي (X).
الخطوة 2: تحديد الخط الصحيح.من المنحنيات المتعددة الموضحة، ابحث عن الخط المحدد للتشغيل بدون المشتت الحراري.
الخطوة 3: ابحث عن الحد الأقصى للتيار.من نقطة 60 درجة على المحور X-، ارسم خطًا رأسيًا لأعلى حتى يلتقي بمنحنى "لا يوجد مشتت حراري". من هذا التقاطع، ارسم خطًا أفقيًا عبر المحور الرأسي (Y).
الخطوة 4:يفسرالنتيجة.القيمة التي يشير إليها هذا الخط على المحور Y- هي الحد الأقصى المطلق لتيار الحمل الذي يمكن لـ SSR التعامل معه عند 60 درجة بدون مشتت حراري. في مثال نموذجي، قد يكون هذا 3 أمبير فقط، وهو جزء صغير من التصنيف الاسمي لـ SSR وهو 25 أمبير.
قم دائمًا ببناء هامش أمان. إذا أظهر المنحنى حدًا يبلغ 3.0 أمبير، فإن التصميم الصلب سيستهدف تيار تشغيل أقصى يبلغ 2.4 أمبير (انخفاض قدره 80%) أو أقل. يأخذ هذا الهامش في الاعتبار متغيرات غير متوقعة مثل تغيرات الجهد الكهربي، ومشكلات تدفق الهواء البسيطة، وتقادم المكونات، مما يضمن موثوقية النظام على المدى الطويل-.
-المزالق الحرارية العالمية الحقيقية
المأزق 1: الضميمة تدفق الهواء
من الأخطاء الشائعة في التصميم إجراء حسابات الحرارة بافتراض ظروف "الهواء الحر" عندما يتم تركيب SSR في خزانة كهربائية محكمة الغلق ومعبأة بكثافة.
لن يبقى الهواء الموجود داخل حاوية محكمة الغلق بها العديد من الأجهزة-التي تنتج الحرارة (وحدات إمداد الطاقة، وVFD، والمرحلات الأخرى) في درجة حرارة الغرفة. سترتفع درجة الحرارة المحيطة الداخلية، بشكل ملحوظ في بعض الأحيان، مما يقلل من فعالية التبريد لكل مكون بالداخل.
صمم دائمًا لبيئة التشغيل الفعلية. إذا كان العلبة مغلقة وتحتوي على عدة واط من الحرارة، فقم بنمذجة ارتفاع درجة الحرارة الداخلية أو قم بقياسها في نموذج أولي. فكر في إضافة مراوح تهوية أو مراوح خزانة إذا كانت درجة الحرارة المحيطة الداخلية المحسوبة تضر بموثوقية المكونات.
المأزق 2: القرب من مصدر الحرارة
يجب أن تأخذ إدارة الحرارة بعين الاعتبار النظام بأكمله. إن مكان وضع SSR في اللوحة له أهمية بقدر درجة الحرارة الإجمالية للوحة.
من الأخطاء الشائعة تركيب SSR مباشرة بجوار مصدر حرارة رئيسي آخر أو فوقه، مثل محرك متغير التردد، أو مصدر طاقة كبير، أو مقاومات مكابح ذات قدرة عالية-.
سوف تشع الحرارة من المكون القريب وتتدفق إلى SSR، مما يؤدي إلى رفع درجة الحرارة المحيطة المحلية بشكل مصطنع والإضرار بقدرته على تبريد نفسه. في أحد الإخفاقات الميدانية التي لا تُنسى، استمرت أجهزة SSR في الفشل على الرغم من انخفاض تيار الحمل. كان السبب الجذري هو وجود مقاوم طاقة كبير مثبت أسفلهم مباشرة. أدى ارتفاع الحرارة إلى زيادة سخونة أجهزة SSR، مما دفعها إلى ما هو أبعد من درجة الحرارة المحيطة المقدرة لها.
قم بتخطيط مصادر الحرارة الرئيسية في تخطيط اللوحة الخاصة بك وتأكد من وجود تباعد مادي مناسب لمنع التداخل الحراري.
المأزق 3: التركيب غير السليم
عند الاعتماد على هيكل معدني أو لوحة فرعية للتبريد السلبي، فإن جودة سطح التثبيت أمر بالغ الأهمية.
تعتبر طبقات الطلاء ومسحوق الطلاء والأكسدة عوازل حرارية فعالة. إنها تخلق حاجزًا يمنع بشكل كبير تدفق الحرارة من اللوح الأساسي لجهاز SSR إلى اللوحة المعدنية.
للحصول على أفضل نقل للحرارة، يجب أن يكون سطح التثبيت خاليًا ونظيفًا ومسطحًا من المعدن. على الرغم من أن هذا الأمر مهم للغاية عند استخدام المشتت الحراري الرسمي، إلا أنه يظل ممارسة جيدة حتى عند استخدام الهيكل كمشتت حراري. هذه الخطوة الصغيرة يمكن أن توفر هامشًا حراريًا مفيدًا.
المأزق الرابع: أسطورة الشحوم الحرارية
يعتقد المهندسون خطأً في بعض الأحيان أن وضع معجون حراري أو وسادة حرارية على قاعدة SSR سيساعدها على التبريد، حتى بدون وجود مشتت حراري. هذا غير صحيح.
تقوم مادة الواجهة الحرارية (TIM)، مثل الشحوم أو الوسادات، بشيء واحد: ملء فجوات الهواء الصغيرة بين سطحين صلبين وناعمين (مثل اللوح الأساسي SSR والمشتت الحراري). يوصل الهواء الحرارة بشكل سيئ، ويستبدله TIM بمادة موصلة للحرارة بشكل أفضل بكثير.
وتتمثل مهمتها في تحسين التوصيل الحراري بين المواد الصلبة. إنه لا يفعل شيئًا لتحسين الحمل الحراري أو الإشعاع من السطح إلى الهواء. إن تطبيق الشحم الحراري على SSR وتركه في الهواء الطلق لن يكون له أي تأثير تبريد ذي معنى.
الخلاصة: القرار النهائي
الوجبات السريعة الرئيسية
إن قرار استخدام مرحل الحالة الصلبة-بدون المبدد الحراري يجب أن يكون مدروسًا ومدعومًا بالبيانات. إنها ليست زاوية يمكن قطعها لتحقيق وفورات في التكاليف دون تحليل. بالنسبة للمهندس المشغول، تتلخص العملية في أربعة مبادئ أساسية.
احسب دائمًا. لا تخمن أبدًا أو تعتمد على القواعد الأساسية. استخدم صيغ تبديد الطاقة (P=V*I أو P=I^2*R) لتحديد الحمل الحراري لتطبيقك المحدد.
ثق في منحنى ديراتينج. هذا الرسم البياني الموجود في ورقة بيانات SSR هو أهم أداة لديك. إنه يقدم إجابة نهائية حول إمكانية التعامل الحالية-في درجة الحرارة المحيطة المحددة لديك.
النظر في النظام بأكمله. إن درجة الحرارة المحيطة الفعالة، وتدفق الهواء المحيط، والقرب من مصادر الحرارة الأخرى لها أهمية بقدر تيار الحمل الخاص بـ SSR.
عندما تكون في شك، استخدم المشتت الحراري. تكون تكلفة المشتت الحراري ذو الحجم المناسب دائمًا صغيرة جدًا مقارنة بتكلفة فشل النظام، ووقت التوقف غير المخطط له، وتلف المعدات، ومكالمات الخدمة الميدانية.
طريقك إلى الموثوقية
تعتبر مرحلات الحالة الصلبة- مكونات قوية وموثوقة بشكل ملحوظ عندما تحترم متطلبات التشغيل الخاصة بها. يعد فهم وإتقان إدارة الحرارة أمرًا أساسيًا تمامًا لإطلاق العنان لإمكاناتهم الكاملة.
من خلال الانتقال من التخمين إلى الحساب، فإنك تضمن أن تصميمك ليس عمليًا فحسب، بل قوي أيضًا. يعد هذا الاجتهاد أساسًا لبناء معدات آلية آمنة وطويلة الأمد-ويمكن الاعتماد عليها.
