في عالم الهندسة الكهربائية ، تلعب المرحلات دورًا حاسمًا في التحكم في الدوائر ذات الطاقة العالية باستخدام إشارات الطاقة المنخفضة. من بين الأنواع المختلفة من المرحلات ، يتم استخدام مرحلات الطاقة المرتفعة 12 فولت على نطاق واسع بسبب توافقها مع العديد من مصادر الطاقة الشائعة وقدرتها على التعامل مع الأحمال الكهربائية الهامة. هناك تمييز رئيسي في هذه الفئة هو بين الإغلاق وغير المضيفين. بصفتي مورد ترحيل طاقة مرتفع 12V ، سأخوض الاختلافات بين هذين النوعين لمساعدتك في اتخاذ قرار مستنير لتطبيقك المحدد.
التعاريف الأساسية
لنبدأ بالأساسيات. التتابع هو مفتاح تشغيل كهربائيا. عندما يتم تطبيق تيار كهربائي صغير على ملفه ، فإنه يولد مجالًا مغناطيسيًا إما يغلق أو يفتح دائرة كهربائية أكبر.
يعود التتابع غير المفلس ، المعروف أيضًا باسم التتابع اللحظ ، إلى حالته الافتراضية بمجرد إزالة إشارة التحكم. على سبيل المثال ، إذا قمت بتطبيق إشارة 12V على ملف التتابع غير المضيء لإغلاق جهات الاتصال ، فسيتم فتح جهات الاتصال مرة أخرى بمجرد أخذ إشارة 12V بعيدًا.
من ناحية أخرى ، يحافظ مرحل الإغلاق على حالته حتى بعد إزالة إشارة التحكم. يحتوي على حالتين مستقرتين (إما مفتوحين أو مغلقين) ويتطلب إشارة منفصلة للتغيير من ولاية إلى أخرى. عادةً ما يكون هناك نوعان من المرحلات المغلقة: مرحلات إغلاق ملف واحد ومرحلات مزدوجة للملف. تتغير مرحلات الإغلاق المفردة - عند تطبيق نبض من قطبية معينة على الملف ، ويبقى في تلك الحالة حتى يتم تطبيق نبض من القطبية المعاكسة. تستخدم مرحلات إغلاق الملف المزدوجة ملفتين منفصلتين ، أحدهما لتعيين الترحيل على الحالة المغلقة والآخر لإعادة ضبطه على الحالة المفتوحة.
مبدأ العمل
مرحلات غير متوفرة
مبدأ العمل للمرحلات غير المضيئة مباشرة نسبيا. عند تطبيق الطاقة على الملف ، يسحب المجال المغناطيسي الذي تم إنشاؤه حقل التسليح نحو القلب ، مما يؤدي إلى إغلاق جهات الاتصال (أو مفتوحة ، اعتمادًا على تكوين التتابع). بمجرد إزالة الطاقة ، تُرجع آلية الزنبرك التسليح إلى وضعها الأصلي ، وتعود جهات الاتصال إلى حالتها الافتراضية. هذه البساطة تجعل المرحلات غير المضيئة سهلة التحكم وفهمها. إنها مثالية للتطبيقات التي تحتاج فيها إلى التحكم في دائرة فقط أثناء وجود إشارة التحكم ، كما هو الحال في سيناريوهات التبديل البسيطة.
مرحلات الإغلاق
تعتمد مرحلات الإغلاق على الخواص المغناطيسية لنوىهم. في مرحلات مغلق لفائف مفردة ، تم تصميم الملف لإنشاء مجال مغناطيسي يمكنه التغلب على المغناطيسية المتبقية في القلب عند تطبيق نبض القطبية المناسبة. بمجرد أن تتغير جهات الاتصال ، فإن المغناطيسية المتبقية في القلب تحمل جهات الاتصال في مكانها حتى بعد إزالة الطاقة. تستخدم مرحلات إغلاق الملف المزدوجة المجال المغناطيسي الناتج عن ملف واحد لإغلاق جهات الاتصال والآخر لفتحها. يتيح هذا التصميم تحكمًا أكثر دقة في حالة التتابع ويمكن أن يكون مفيدًا في التطبيقات التي يجب تقليل استهلاك الطاقة.
استهلاك الطاقة
واحدة من أهم الاختلافات بين الإغلاق وغير المضيفين هو استهلاك القوة.
مرحلات غير متوفرة
تستهلك المرحلات غير المضيئة الطاقة بشكل مستمر طالما يتم تطبيق إشارة التحكم على الملف. يمكن أن يكون هذا عيبًا في التطبيقات التي تشكل فيها كفاءة الطاقة مصدر قلق ، خاصة في الأنظمة التي تعمل بالبطارية. على سبيل المثال ، إذا كنت تستخدم ترحيلًا غير مزلاج في جهاز يعمل بالطاقة الشمسية ، فإن سحب الطاقة المستمر من ملف الترحيل يمكن أن يستنزف البطارية بمرور الوقت.
مرحلات الإغلاق
تستهلك الإغلاق فقط السلطة خلال لحظة وجيزة عندما يحدث تغيير الدولة. بمجرد أن يغير التتابع حالته ، لا يلزم أي سلطة أخرى للحفاظ على تلك الحالة. هذا يجعل مرحلات الإغلاق عالية الطاقة - فعالة ، خاصة بالنسبة للتطبيقات طويلة المدى حيث يحتاج التتابع إلى البقاء في حالة معينة لفترات ممتدة. في الأنظمة التي تعمل بالبطارية ، يمكن أن تمتد مرحلات الإغلاق بشكل كبير عمر البطارية ، لأنها لا تستمد الطاقة المستمرة من البطارية.
وقت الاستجابة
وقت الاستجابة هو عامل آخر يجب مراعاته عند الاختيار بين الإغلاق وغير المضيفين.
مرحلات غير متوفرة
تتميز المرحلات غير المغلقة عمومًا بوقت استجابة أسرع مقارنةً بالمرحلات المضيئة. نظرًا لأنهم يحتاجون فقط إلى إنشاء مجال مغناطيسي لتحريك التسليح عند تطبيق الطاقة على الملف ، فإن الوقت الذي يستغرقه جهات الاتصال لتغيير الحالة قصيرة نسبيًا. هذا يجعل المرحلات غير المضيئة مناسبة للتطبيقات التي تتطلب تبديلًا سريعًا ، كما هو الحال في دوائر التحكم في المحرك حيث يكون التبديل السريع.
مرحلات الإغلاق
قد يكون للمرحلات المغلقة وقت استجابة أطول قليلاً ، وخاصة مرحلات الإغلاق المفردة. وذلك لأنهم بحاجة إلى التغلب على المغناطيسية المتبقية في القلب لتغيير حالة الاتصالات. ومع ذلك ، في معظم الحالات ، لا يزال وقت الاستجابة ضمن نطاق مقبول للعديد من التطبيقات. وبالنسبة للتطبيقات التي يكون فيها التبديل السريع أمرًا بالغ الأهمية ، غالبًا ما تفوق فوائد الطاقة - توفير الفوائد في مرحلات الإغلاق وقت الاستجابة الأطول قليلاً.
سيناريوهات التطبيق
يعتمد الاختيار بين الإغلاق وغير المضيفين إلى حد كبير على متطلبات التطبيق المحددة.
مرحلات غير متوفرة

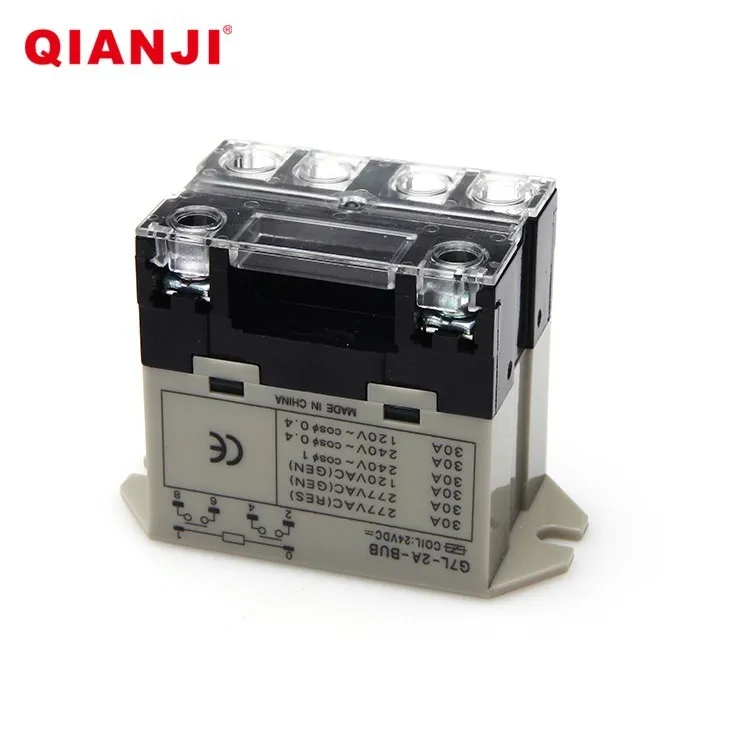

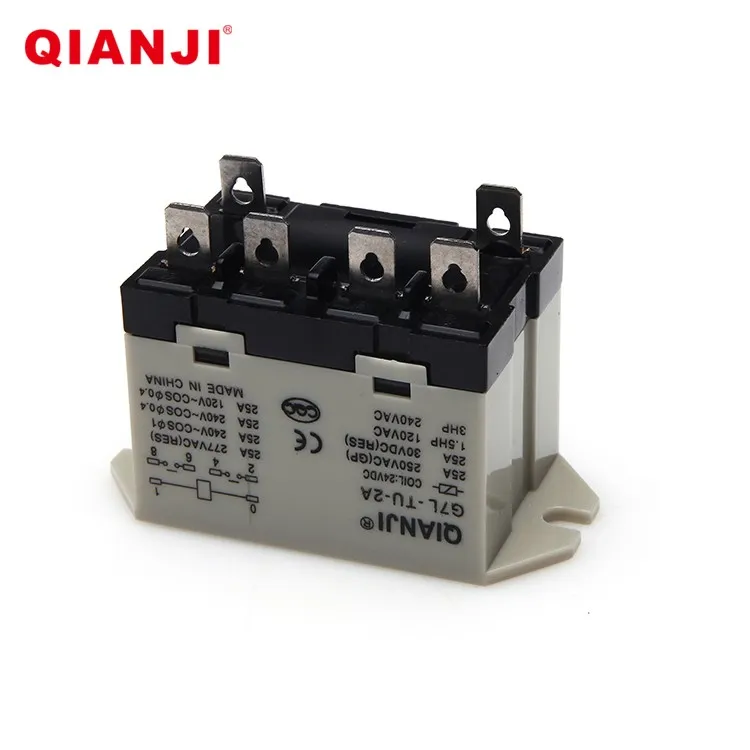

يتم استخدام المرحلات غير المضيئة بشكل شائع في التطبيقات التي تكون هناك حاجة إلى التحكم لحظة. على سبيل المثال ، في تطبيقات السيارات ، تُستخدم المرحلات غير المضيئة للتحكم في المصابيح الأمامية ، ومساحات الزجاج الأمامي ، والمكونات الكهربائية الأخرى. عندما تقوم بتشغيل المصابيح الأمامية ، يغلق الترحيل غير المضيق الدائرة طالما أن المفتاح في موضع "ON" ، وتوقف المصابيح الأمامية عند إيقاف تشغيل المفتاح. كما أنها تستخدم على نطاق واسع في أنظمة التحكم الصناعية للعمليات البسيطة. إذا كنت تبحث عن ترحيل غير موثوق به ، فيمكنك التحقق منترحيل 12V 25A، وهو مناسب لمجموعة متنوعة من التطبيقات.
مرحلات الإغلاق
يتم تفضيل مرحلات الإغلاق في التطبيقات التي يجب تقليل استهلاك الطاقة أو حيث يحتاج التتابع إلى البقاء في حالة معينة لفترة طويلة دون إدخال طاقة مستمر. في الأنظمة المنزلية الذكية ، يمكن استخدام مرحلات الإغلاق للتحكم في المصابيح أو الأجهزة الكهربائية الأخرى. بمجرد تشغيل الضوء باستخدام ترحيل مغلق ، سيبقى حتى يتم إرسال أمر منفصل لإيقاف تشغيله ، دون استهلاك أي قوة إضافية في هذه الأثناء. ملكناترحيل الطاقة العالي 100Aهو خيار رائع لتطبيقات الطاقة العالية التي تتطلب الطاقة - توفير فوائد لالتقاطات الإغلاق.
الموثوقية والمتانة
يمكن أن تكون كل من المرحلات المغلقة وغير المضيئة موثوقة للغاية إذا تم تصميمها واستخدامها بشكل صحيح. ومع ذلك ، هناك بعض الاختلافات في أدائها على المدى الطويل.
مرحلات غير متوفرة
تكون المرحلات غير المضيئة بشكل عام أكثر وضوحًا من حيث تصميمها الميكانيكي. إن آلية الربيع - المحملة التي تعيد جهات الاتصال إلى حالتها الافتراضية هي تصميم جيد تم استخدامه لسنوات عديدة. طالما أن التتابع لا يخضع للإجهاد الكهربائي أو الميكانيكي المفرط ، فقد يكون له عمر خدمة طويل. ومع ذلك ، فإن سحب الطاقة المستمر إلى الملف يمكن أن يتسبب في تسخين الملف بمرور الوقت ، مما قد يقلل من عمر التتابع إذا لم يتم إدارته بشكل صحيح.
مرحلات الإغلاق
يمكن أن تكون مرحلات الإغلاق ، مع اعتمادها على المغناطيسية المتبقية ، أكثر حساسية للحقول المغناطيسية الخارجية. إذا تعرض ترحيل الإغلاق لحقل مغناطيسي قوي ، فقد يتسبب ذلك في تغيير التتابع الحالة بشكل غير متوقع. ومع ذلك ، تم تصميم مرحلات الإغلاق الحديثة مع التدريع وغيرها من التدابير لتقليل هذا المخاطر. بالإضافة إلى ذلك ، نظرًا لأن مرحلات الإغلاق لا تستهلك الطاقة المستمرة ، فإن الملف أقل احتمالًا في ارتفاع درجة الحرارة ، والتي يمكن أن تسهم في عمر خدمة أطول في بعض التطبيقات. ملكناترحيل طاقة عالٍ 12 فولتتم تصميمه بمواد عالية الجودة وتقنيات التصنيع المتقدمة لضمان الموثوقية والمتانة.
يكلف
تعد التكلفة دائمًا اعتبارًا مهمًا عند الاختيار بين أنواع مختلفة من المرحلات.
مرحلات غير متوفرة
المرحلات غير المغلقة عمومًا أقل تكلفة من الإغلاق. تجعل عملية التصميم والتصنيع أبسط من التكلفة - فعالة للتطبيقات عالية الحجم. إذا كان لديك مشروع كبير الحجم بميزانية محدودة ، فقد تكون المرحلات غير المضيئة هي الخيار الأكثر اقتصادا.
مرحلات الإغلاق
تعد مرحلات الإغلاق أكثر تعقيدًا من حيث تصميمها وتتطلب مكونات إضافية لتحقيق وظيفة الإغلاق. هذا يجعلها أغلى من المرحلات غير المضيئة. ومع ذلك ، عندما تفكر في توفير الطاقة الطويلة المدى والفوائد الأخرى التي تقدمها ، قد تكون التكلفة المقدمة أعلى ما يبررها في التطبيقات التي تكون فيها كفاءة الطاقة والأداء طويل الأجل أمرًا بالغ الأهمية.
خاتمة
في الختام ، يعتمد الاختيار بين التتابع المرتفع - غير المضيق 12 فولت - على مجموعة متنوعة من العوامل ، بما في ذلك استهلاك الطاقة ووقت الاستجابة ومتطلبات التطبيق والموثوقية والتكلفة. المرحلات غير المغلقة بسيطة وسريعة التمثيل والتكاليف - فعالة ، مما يجعلها مناسبة للتطبيقات التي تكون هناك حاجة إلى التحكم المستمر. من ناحية أخرى ، فإن مرحلات الإغلاق هي الطاقة - فعالة ويمكنها الحفاظ على حالتها دون مدخلات طاقة مستمرة ، مما يجعلها مثالية للتطبيقات التي تكون فيها كفاءة الطاقة أولوية.
بصفتنا مورد ترحيل طاقة مرتفع 12 فولت ، نقدم مجموعة واسعة من كل من المرحلات المغلقة وغير المضيئة لتلبية احتياجاتك الخاصة. سواء كنت تعمل على مشروع صغير أو تطبيق صناعي واسع النطاق ، يمكننا تزويدك بمواقع عالية الجودة موثوقة وفعالة. إذا كان لديك أي أسئلة أو تحتاج إلى مساعدة في اختيار الترحيل المناسب لتطبيقك ، فلا تتردد في الاتصال بنا لمناقشة المشتريات. نحن ملتزمون بتزويدك بأفضل الحلول وخدمة العملاء الممتازة.
مراجع
- "المرحلات الكهربائية: المبادئ والتطبيقات" بقلم AJ Chapman
- "دليل الترحيل" من تأليف بوتر وبرومفيلد
