يمكن أن يكون استكشاف الأخطاء وإصلاحها لدائرة ترحيل السيارات 5 - مهمة شاقة ، خاصة بالنسبة لأولئك الجدد في أنظمة السيارات الكهربائية. بصفتي مورد ترحيل السيارات ذو السمعة الطيبة 5 - لقد واجهت مشكلات مختلفة مع هذه الدوائر على مر السنين. في منشور المدونة هذا ، سأشارك بعض الأفكار القيمة حول كيفية استكشاف دائرة ترحيل السيارات 5 - PIN بشكل فعال.
فهم أساسيات ترحيل السيارات 5 - دبوس
قبل الغوص في استكشاف الأخطاء وإصلاحها ، من الضروري فهم المكونات والوظائف الأساسية لتتابع السيارات 5 - دبوس. يتكون ترحيل الدبوس 5 - عادةً من ملف ، واثنين من جهات اتصال (NO) المفتوحة عادة ، واثنين من جهات الاتصال المغلقة (NC) عادة. يتم تنشيط الملف بواسطة تيار كهربائي ، والذي ينشئ مجالًا مغناطيسيًا يجمع جهات الاتصال معًا أو منفصلة ، اعتمادًا على تصميم التتابع.
عادة ما يتم تصنيف المسامير الخمس على النحو التالي:
- دبوس 85: هذا هو الاتصال الأرضي للملف.
- دبوس 86: هذا هو الاتصال الإيجابي للملف. عندما يتم تطبيق الطاقة على هذا الدبوس ، يتم تنشيط الملف.
- دبوس 30: هذه هي محطة الإدخال لمصدر الطاقة.
- دبوس 87: هذا هو محطة الإخراج لجهة الاتصال المفتوحة عادة (لا). عندما يتم تنشيط الملف ، تتدفق الطاقة من دبوس 30 إلى دبوس 87.
- PIN 87A: هذه هي محطة الإخراج لجهة اتصال مغلقة عادة (NC). عندما لا يتم تنشيط الملف ، تتدفق الطاقة من الدبوس 30 إلى PIN 87A.
أعراض شائعة لدائرة ترحيل السيارات الخاطئة 5 - دبوس
هناك العديد من العلامات التي تشير إلى مشكلة في دائرة ترحيل السيارات 5 - دبوس. وتشمل هذه:
- المكون لا يعمل: إذا كان مكونًا معينًا في سيارتك ، مثل المروحة أو الضوء أو الملف اللولبي ، لا يعمل ، فقد يكون ذلك بسبب ترحيل معيب.
- النقر فوق الضوضاء: يمكن أن تشير ضوضاء النقر القادمة من التتابع إلى أن الملف ينشط وتنشيطًا ، لكن جهات الاتصال قد لا تقوم بالاتصال المناسب.
- رائحة حرق: يمكن أن تكون الرائحة المحترقة بالقرب من التتابع علامة على ارتفاع درجة الحرارة ، والتي قد تكون ناتجة عن دائرة قصيرة أو تدفق تيار مفرط.
استكشاف الأخطاء وإصلاحها خطوات
الخطوة 1: التفتيش البصري
الخطوة الأولى في استكشاف الأخطاء وإصلاحها دائرة ترحيل السيارات 5 - هي إجراء فحص بصري. تحقق من الترحيل للحصول على أي علامات على الأضرار الجسدية ، مثل الاتصالات المحروقة أو السكن المتصدع أو الاتصالات الفضفاضة. أيضا ، افحص تسخير الأسلاك لأي أسلاك متوترة أو أطراف فضفاضة أو تآكل.
الخطوة 2: تحقق من مصدر الطاقة
استخدم مقياس متعدد للتحقق من مصدر الطاقة إلى التتابع. أولاً ، تحقق من الجهد في PIN 86 (اتصال إيجابي للملف) و PIN 85 (اتصال الأرض للملف). يجب أن يكون هناك فرق في الجهد بين هاتين المسامير عندما من المفترض أن يتم تنشيط التتابع. إذا لم يكن هناك جهد ، تحقق من الصمامات والتبديل والأسلاك التي توفر الطاقة للملف.
بعد ذلك ، تحقق من الجهد في PIN 30 (محطة الإدخال لمصدر الطاقة). يجب أن يكون هناك جهد ثابت في هذا الدبوس ، والذي عادة ما يكون جهد البطارية. إذا لم يكن هناك جهد ، تحقق من البطارية والفتيان والأسلاك التي توفر الطاقة إلى PIN 30.
الخطوة 3: اختبار الملف
استخدم مقياس متعدد لقياس مقاومة الملف. قم بتعيين مقياس متعدد على إعداد المقاومة (OHMS) ووضع التحقيقات على PIN 85 و PIN 86. يجب أن تكون قيمة المقاومة ضمن النطاق المحدد بواسطة الشركة المصنعة للتتابع. إذا كانت المقاومة مرتفعة جدًا أو منخفضة جدًا ، فقد يكون الملف معيبًا واستبدال التتابع.
الخطوة 4: تحقق من جهات الاتصال
للتحقق من جهات الاتصال ، استخدم مقياس متعدد لقياس الاستمرارية بين PIN 30 و PIN 87 (اتصال مفتوح عادةً) وبين PIN 30 و PIN 87A (اتصال مغلق عادة). عندما لا يتم تنشيط الملف ، يجب أن تكون هناك استمرارية بين الدبوس 30 و PIN 87A ، ولا توجد استمرارية بين PIN 30 و PIN 87. عندما يتم تنشيط الملف ، يجب أن تكون الاستمرارية عكسية. إذا لم تتغير الاستمرارية كما هو متوقع ، فقد تكون جهات الاتصال خاطئة واستبدال التتابع.
الخطوة 5: مبادلة التتابع
إذا كنت تشك في أن التتابع معيب ولكنه غير متأكد ، فيمكنك تبديله مع ترحيل جيد من نفس النوع. يمكن أن يساعدك ذلك بسرعة في تحديد ما إذا كانت المشكلة مع التتابع أو مكون آخر في الدائرة.
اعتبارات خاصة لأنواع مختلفة من 5 - مرحلات السيارات دبوس
هناك أنواع مختلفة من 5 - Pin Automotive Velays ، مثلالتتابع إغلاق السياراتو12V ترحيل السيارات 5 دبابيس.
تم تصميم مرحلات إغلاق السيارات للحفاظ على حالتها (إما تنشيط أو تنشيط) حتى بعد إزالة القدرة على الملف. قد يتطلب استكشاف الأخطاء وإصلاحها هذه المرحلات خطوات إضافية ، مثل التحقق من آلية الإغلاق.

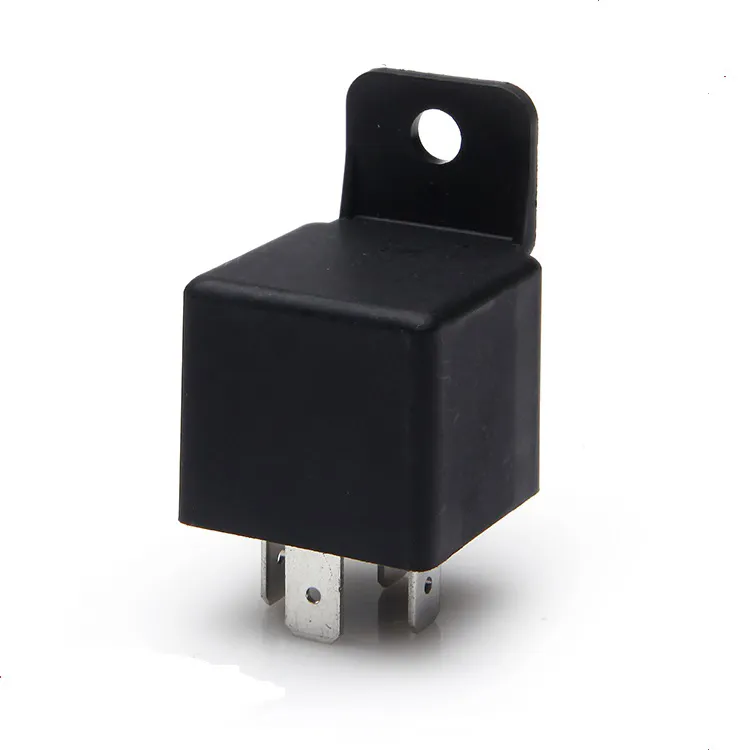

12V ترحيل السيارات 5 دبابيس شائعة الاستخدام في تطبيقات السيارات. عند استكشاف أخطاء هذه المرحلات ، تأكد من استخدام مقياس متعدد مناسب لقياس دوائر 12V.
أهمية استخدام مرحلات الجودة
باستخدام جودة عالية5 PIN Relay Automotiveأمر بالغ الأهمية للعمل المناسب لنظام السيارات الكهربائي الخاص بك. قد يكون لمرحلات الجودة المنخفضة مواد اتصال سيئة ، والتي يمكن أن تؤدي إلى فشل سابق لأوانه ومشاكل كهربائية. كمورد ، نحن نصدر مرحلاتنا من الشركات المصنعة الموثوقة ونضمن أن تلبي أعلى معايير الجودة.
خاتمة
تتطلب استكشاف الأخطاء وإصلاحها لدائرة ترحيل السيارات 5 - مقاربة منهجية وفهم أساسي للأنظمة الكهربائية للسيارات. باتباع الخطوات الموضحة في منشور المدونة هذا ، يمكنك تشخيص المشكلات وإصلاحها بشكل فعال مع دائرة الترحيل الخاصة بك.
إذا كنت تعاني من مشاكل مستمرة في دائرة ترحيل السيارات 5 - أو تحتاج إلى مرحلات عالية الجودة لمشاريع السيارات الخاصة بك ، فلا تتردد في التواصل. نحن هنا لمساعدتك في احتياجات المشتريات الخاصة بك وتزويدك بأفضل الحلول لمتطلبات السيارات الكهربائية الخاصة بك.
