مرحبًا يا من هناك! كمورد للمرحلات المصغرة ، رأيت عن كثب كيف يمكن للحقول المغناطيسية العبث بهذه الأجهزة الصغيرة. المرحلات المصغرة مفيدة للغاية في جميع أنواع التطبيقات ، من السيارات إلى الإلكترونيات المنزلية. لكن الحقول المغناطيسية؟ يمكن أن تسبب بعض المشكلات الخطيرة ، مثل الأداء الخاطئ أو انخفاض الأداء. لذلك ، دعنا نغوص في كيفية حماية هذه المرحلات المصغرة من تلك الحقول المغناطيسية المزعجة.
فهم المشكلة
أولاً ، نحتاج إلى معرفة سبب كون الحقول المغناطيسية مشكلة للمرحلات المصغرة. تعمل المرحلات المصغرة على أساس المبادئ الكهرومغناطيسية. داخل التتابع ، هناك ملف يولد مجالًا مغناطيسيًا عندما يمر تيار كهربائي من خلاله. ثم ينقل هذا المجال المغناطيسي مفتاحًا ، إما فتح أو إغلاق دائرة كهربائية.
ولكن عندما يكون هناك حقول مغناطيسية خارجية ، يمكن أن تتداخل مع المجال المغناطيسي الداخلي للتتابع. يمكن أن يؤدي هذا التداخل إلى تبديل التتابع عندما لا يكون التبديل أو عدم التبديل على الإطلاق. على سبيل المثال ، في السيارة ، يمكن لنظام الإشعال أو المولد توليد حقول مغناطيسية قوية. إذا لم يكن التتابع المصغر في النظام الكهربائي للسيارة محميًا بشكل صحيح ، فقد يؤدي ذلك إلى خلل ، مما يسبب كل أنواع المشاكل.
أنواع الحقول المغناطيسية
هناك نوعان رئيسيان من الحقول المغناطيسية التي نحتاج إلى القلق بشأنها: ثابت وديناميكي. الحقول المغناطيسية الثابتة ثابتة ولا تتغير بمرور الوقت. يمكن أن تأتي من أشياء مثل المغناطيس الدائم أو المجال المغناطيسي للأرض. الحقول المغناطيسية الديناميكية ، من ناحية أخرى ، تتغير بمرور الوقت وعادة ما يتم إنشاؤها بواسطة التيارات الكهربائية. يمكن أن تكون هذه أكثر مشكلة لأنها يمكن أن تحفز التيارات في ملف التتابع ، مما يؤدي إلى تشغيل كاذب.
مواد التدريع
الآن بعد أن عرفنا المشكلة ، دعنا نتحدث عن الحلول. واحدة من أكثر الطرق شيوعًا لحماية المرحلات المصغرة من الحقول المغناطيسية هي استخدام مواد التدريع. هناك عدة أنواع من المواد التي يمكن استخدامها لهذا الغرض.
مو المعدن
Mu-Metal هو خيار شائع للدرع المغناطيسي. إنها سبيكة لها نفاذية مغناطيسية عالية جدًا ، مما يعني أنه يمكن أن يؤدي بسهولة الحقول المغناطيسية. عندما يكون التتابع المصغر محاطًا بالمعادن المعدنية ، يتم إعادة توجيه خطوط المجال المغناطيسي حول التتابع ، وحمايته من المجال المغناطيسي الخارجي. غالبًا ما يتم استخدام Mu-Metal في التطبيقات التي يلزم فيها مستويات عالية جدًا من التدريع ، كما هو الحال في المعدات الإلكترونية الحساسة.
الألومنيوم
الألومنيوم هو مادة أخرى يمكن استخدامها للدرع المغناطيسي ، على الرغم من أنها ليست فعالة مثل Mu-Metal. الألومنيوم لديه نفاذية مغناطيسية منخفضة نسبيا ، ولكن لا يزال بإمكانه توفير مستوى من التدريع. كما أنه خفيف الوزن وغير مكلف ، مما يجعلها خيارًا جيدًا للتطبيقات التي تكون فيها التكلفة والوزن عوامل مهمة.
فُولاَذ
يمكن أيضًا استخدام الصلب للدرع المغناطيسي. إنها مادة مغناطيسية ، مما يعني أنه يمكن أن يكون مغناطيسيًا. عندما يتم وضع ترحيل صغير داخل حاوية فولاذية ، يمتص الفولاذ المجال المغناطيسي ويقلل من كمية المجال المغناطيسي الذي يصل إلى التتابع. يعد الصلب خيارًا جيدًا للتطبيقات التي يلزم وجود مستوى معتدل من التدريع.
تصميم التدريع
تصميم التدريع لا يقل أهمية عن اختيار المواد. فيما يلي بعض اعتبارات التصميم الرئيسية:
تصميم العلبة
واحدة من أكثر الطرق شيوعًا لحماية التتابع المصغر هي وضعها داخل حاوية مصنوعة من مادة محمية. يجب تصميم العلبة لتطويق التتابع بالكامل ، مع عدم وجود فجوات أو فتحات حيث يمكن أن يخترق المجال المغناطيسي. يجب أن تكون العلبة أيضًا أقرب إلى الترحيل قدر الإمكان لزيادة فعالية التدريع.
التأريض
التأريض جزء مهم من التدريع المغناطيسي. عندما يتم تأريض حاوية التدريع ، فإنها توفر مسارًا للمجال المغناطيسي للتدفق إلى الأرض ، مما يقلل من كمية المجال المغناطيسي الذي يصل إلى التتابع. يجب أن يكون اتصال الأساس قصيرًا ومباشرًا قدر الإمكان لتقليل المقاومة.
طبقات متعددة
في بعض الحالات ، يمكن أن يوفر استخدام طبقات متعددة من مواد التدريع أداءًا أفضل للدرع من استخدام طبقة واحدة. على سبيل المثال ، يمكن وضع العلبة المعدنية MU داخل حاوية فولاذية لتوفير التدريع الإضافي. يمكن أن تساعد الطبقات المتعددة في إعادة توجيه وامتصاص المجال المغناطيسي بشكل أكثر فعالية.
الاختبار والتحقق
بمجرد تصميم التدريع وتثبيته ، من المهم اختبار فعاليته والتحقق منه. هناك عدة طرق للقيام بذلك:
قياس المجال المغناطيسي
تتمثل إحدى طرق اختبار فعالية التدريع في قياس المجال المغناطيسي داخل وخارج حاوية التدريع. يمكن القيام بذلك باستخدام مقياس الحقل المغناطيسي. الفرق بين المجال المغناطيسي داخل وخارج العلبة هو مقياس لفعالية التدريع.
اختبار وظيفي
هناك طريقة أخرى لاختبار فعالية التدريع من خلال إجراء اختبارات وظيفية على التتابع المصغر. يتضمن ذلك تطبيق حقل مغناطيسي على الترحيل والتحقق مما إذا كان لا يزال يعمل بشكل صحيح. إذا كانت أعطال التتابع ، فهذا يعني أن التدريع غير فعال بما فيه الكفاية.
أمثلة على المرحلات المصغرة المحمية
بصفتنا مورد ترحيل صغير ، نقدم مجموعة من المرحلات المصغرة المحمية لتلبية احتياجات العملاء المختلفة. فيما يلي بعض الأمثلة:
- 24V 5 PIN Relay: تم تصميم هذا التتابع للتطبيقات التي يلزم وجود مزود طاقة 24V. إنه محمي لحمايته من الحقول المغناطيسية ، مما يضمن تشغيل موثوق.
- T90 RELAY 12V 24V 6 PIN: ترحيل T90 هو ترحيل عالي الأداء يمكن أن يعمل إما في 12V أو 24V. يحتوي على تكوين 6 أسنان ومحمية لتوفير حماية ممتازة ضد الحقول المغناطيسية.

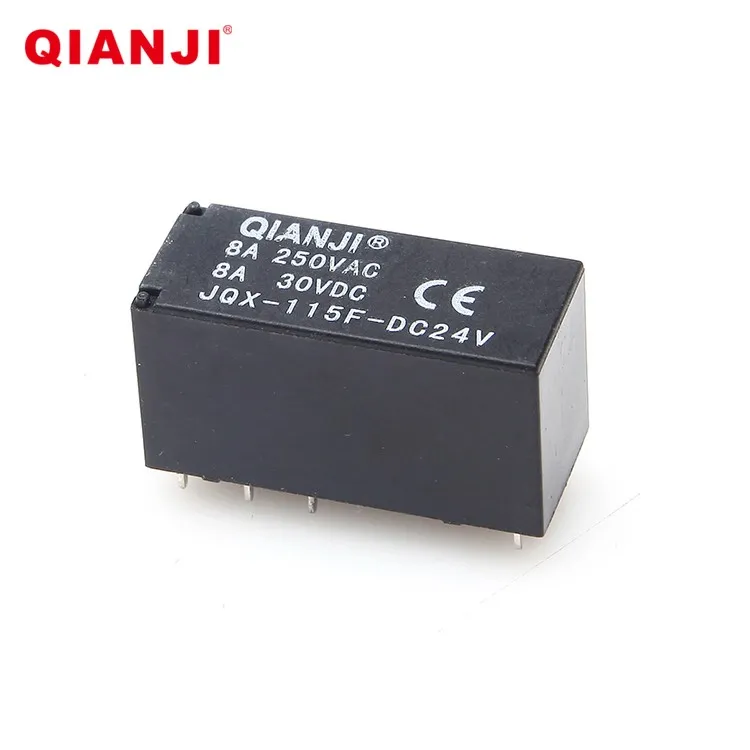

- Mini Relay 5V: هذا ترحيل مضغوط يعمل في 5V. إنه مناسب للتطبيقات منخفضة الطاقة وهو محمي لضمان أداء مستقر في وجود حقول مغناطيسية.
خاتمة
يعد التدريع المرحلات المصغرة من الحقول المغناطيسية أمرًا بالغ الأهمية لضمان تشغيلها الموثوق. من خلال فهم أنواع الحقول المغناطيسية ، واختيار مواد التدريع الصحيحة ، وتصميم التدريع بشكل صحيح ، يمكننا حماية المرحلات المصغرة بشكل فعال من التداخل المغناطيسي. في شركتنا ، نحن ملتزمون بتوفير مرحلات صغيرة محمية عالية الجودة لعملائنا. إذا كنت في السوق للمرحلات المصغرة وتحتاج إلى مساعدة في التدريع المغناطيسي ، فلا تتردد في التواصل معنا لمناقشة على متطلباتك المحددة. نحن هنا لمساعدتك في العثور على أفضل حل لتطبيقك.
مراجع
- "كتيب التدريع المغناطيسي" من قبل شركة Magnetic Shield Corporation
- "هندسة التوافق الكهرومغناطيسي" بقلم هنري دبليو أوت
