كمورد لمرحلات 30A ، أفهم أن صوت تشغيل التتابع يمكن أن يكون مصدر قلق كبير للعديد من المستخدمين. في الأتمتة الصناعية أو الأجهزة المنزلية أو تطبيقات السيارات ، يمكن أن يكون التتابع الصاخب مصدر إزعاج وقد يشير إلى مشاكل محتملة. في منشور المدونة هذا ، سأشارك بعض الاستراتيجيات الفعالة لتقليل صوت التشغيل للتتابع 30A.
فهم مصدر ضوضاء التتابع
قبل الخوض في الحلول ، من الأهمية بمكان أن نفهم من أين تأتي الضوضاء. عندما تعمل التتابع ، يولد مصدران رئيسيان صوتًا: الحركة الكهروميكانيكية للذراع وترتد التلامس.
تحدث الحركة الكهروميكانيكية عندما يتم تنشيط الملف ، مما يخلق مجالًا مغناطيسيًا يسحب التسليح نحو القلب. يمكن أن تسبب هذه الحركة المفاجئة اهتزازات ، والتي تنتقل من خلال السكن التتابع وتنتج نقرة مسموعة. تلامس ترتد ، من ناحية أخرى ، يحدث عندما تلمس جهات الاتصال وتفصل بسرعة ، مما يولد الانحناء الكهربائي والضوضاء الميكانيكية.
اختيار التتابع الصحيح

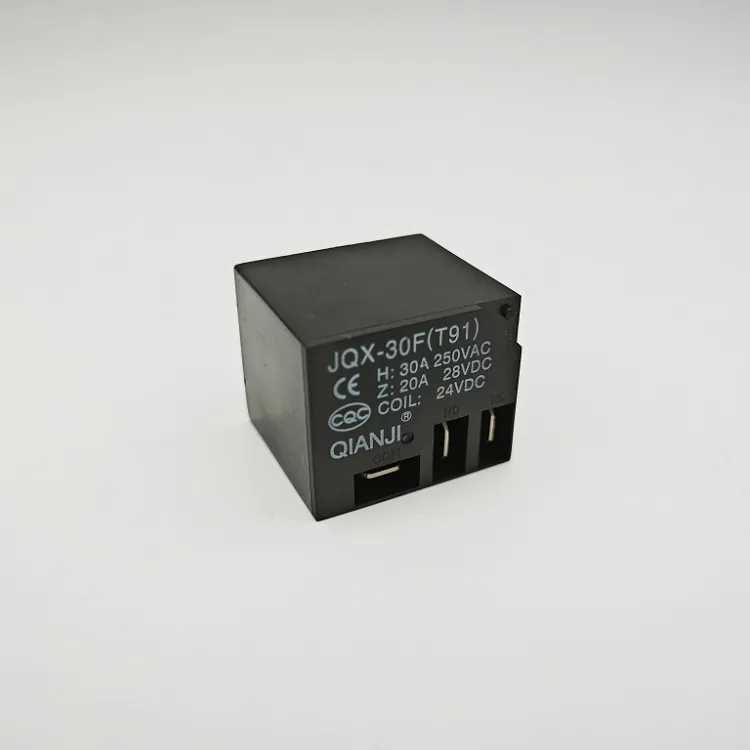

الخطوة الأولى في تقليل ضوضاء التتابع هي اختيار النوع الصحيح من الترحيل لتطبيقك. في شركتنا ، نقدم مجموعة متنوعة من مرحلات 30A ، مثل24V 30A RELAY T91و12v30a التتابع، و30A12V تتابع 4 دبوس. تم تصميم هذه المرحلات بميزات منخفضة الضوضاء ، مثل آليات التسليح المحسنة ومواد الاتصال عالية الجودة.
يمكن أن تساعد المرحلات ذات التصميم البطيء أو الإغلاق أيضًا في تقليل الضوضاء. تحلق مباريات الإفراج البطيء تدريجياً على التسليح ، مما يقلل من قوة التأثير وتقليل الضوضاء الناتجة أثناء عملية الإطلاق. من ناحية أخرى ، تستخدم مرحلات الإغلاق آلية قابلة للتطبيق لا تتطلب سوى نبض قصير لتغيير حالة التلامس ، والقضاء على تنشيط الملف المستمر وتقليل استهلاك الطاقة والضوضاء.
التثبيت والتركيب
يمكن أن يقلل التثبيت المناسب وتركيب التتابع بشكل كبير من انتقال الضوضاء. تأكد من تثبيت التتابع بشكل آمن على سطح مستقر باستخدام أجهزة التثبيت المناسبة. تجنب تركيب التتابع على لوحة رقيقة أو مرنة ، حيث يمكن أن يؤدي ذلك إلى تضخيم الاهتزازات وزيادة مستوى الضوضاء.
يمكن أن يساعد أيضًا استخدام مواد تخطي الاهتزاز ، مثل حشيات المطاط أو وسادات الرغوة ، بين التتابع وسطح التثبيت على امتصاص الاهتزازات وتقليل الضوضاء. بالإضافة إلى ذلك ، يمكن أن يمنع توجيه الأسلاك بعيدًا عن التتابع الأسلاك من العمل كهوائيات ونقل التداخل الكهرومغناطيسي (EMI) ، والتي يمكن أن تسهم في مستوى الضوضاء الكلي.
تصميم الدائرة الكهربائية
يمكن أن يلعب تصميم الدائرة الكهربائية أيضًا دورًا مهمًا في تقليل ضوضاء التتابع. طريقة واحدة فعالة هي استخدام دائرة snubber. تتكون دائرة Snubber من مقاوم ومكثف متصل في سلسلة عبر جهات اتصال التتابع. عندما تفتح جهات الاتصال ، تمتص دائرة Snubber الطاقة المخزنة في الحمل الاستقرائي ، مما يقلل من ترتد التلامس والتنقيب الكهربائي ، مما يقلل بدوره من الضوضاء.
نهج آخر هو استخدام دائرة البداية الناعمة. تزيد دائرة البداية الناعمة تدريجياً من الجهد المطبقة على ملف التتابع ، مما يقلل من تيار inrush والقوة المغناطيسية التي تعمل على حدة التسليح. تعمل عملية البدء السلسة هذه على تقليل قوة التأثير وتقلل من الضوضاء الناتجة أثناء تنشيط التتابع.
قمع الملف
يمكن أن يكون ملف التتابع أيضًا مصدرًا للضوضاء. عندما يتم تنشيط الملف أو إلغاء تنشيطه ، يمكن أن يولد ارتفاع الجهد ، والذي يمكن أن يسبب التداخل الكهرومغناطيسي (EMI) والضوضاء المسموعة. لقمع هذه المسامير الجهد ، يمكن توصيل الصمام الثنائي عبر الملف في التحيز العكسي. يوفر الصمام الثنائي مسارًا لتدفق التيار الاستقرائي عند إلغاء تنشيط الملف ، مما يمنع ارتفاع الجهد ويقلل من الضوضاء.
بالإضافة إلى الصمام الثنائي ، يمكن أيضًا استخدام شبكة مقاوم المقاوم (RC) لقمع طفرات جهد الملف. توفر شبكة RC مسارًا منخفضًا للمكونات عالية التردد من ارتفاع الجهد ، مما يقلل من EMI والضوضاء.
الصيانة والتفتيش بشكل منتظم
يمكن أن تساعد الصيانة والتفتيش المنتظم في التتابع في ضمان تشغيلها السليم وتقليل مستوى الضوضاء. تحقق من جهات اتصال الترحيل بانتظام للحصول على علامات التآكل أو التآكل أو الأكسدة. إذا تضررت جهات الاتصال ، استبدل التتابع لمنع مزيد من الضوضاء والمشاكل الكهربائية المحتملة.
قم بتنظيف السكن التتابع والاتصالات بشكل دوري لإزالة أي غبار أو أوسام أو حطام قد تتراكم مع مرور الوقت. يمكن أن يساعد ذلك في تحسين الموصلية الكهربائية وتقليل مقاومة التلامس ، والتي يمكن أن تسهم في مستوى الضوضاء.
خاتمة
يتطلب تقليل صوت التشغيل لتتابع 30A مقاربة شاملة تتضمن اختيار التتابع الأيمن ، والتصاعد والتركيب المناسب ، وتصميم الدائرة الكهربائية ، وقمع الملف ، والصيانة العادية. من خلال تنفيذ هذه الاستراتيجيات ، يمكنك تقليل مستوى ضوضاء التتابع بشكل كبير وتحسين الأداء العام وموثوقية نظامك.
إذا كنت مهتمًا بمعرفة المزيد عن مرحلات 30A أو لديك أي أسئلة حول تقليل ضوضاء التتابع ، فلا تتردد في الاتصال بنا. يسعدنا دائمًا مساعدتك في العثور على أفضل حل لتطبيقك.
مراجع
- "دليل التتابع" ، Eaton Corporation
- "أساسيات التتابع الكهروميكانيكية"
- "تقليل ضوضاء التتابع في الدوائر الإلكترونية" ، Texas Instruments
