في عالم التحكم الكهربائي والأتمتة، تلعب مرحلات الحالة الصلبة (SSRs) دورًا حاسمًا. إنها توفر بديلاً موثوقًا وفعالاً للمرحلات الكهروميكانيكية التقليدية. كمورد لمرحلات الحالة الصلبة 3A DC، غالبًا ما يتم سؤالي عن الاختلافات بين مرحلات الحالة الصلبة 3A DC ومرحلات الحالة الصلبة AC. في هذه المدونة، سوف أتعمق في هذه الاختلافات لمساعدتك على اتخاذ قرارات مستنيرة عندما يتعلق الأمر باحتياجات النظام الكهربائي لديك.
1. مبادئ التشغيل الأساسية
يكمن الاختلاف الأساسي بين مرحل الحالة الصلبة 3A DC ومرحل الحالة الصلبة AC في مبادئ التشغيل الخاصة بهما.
3A DC Solid - مرحل الحالة
تم تصميم مرحل الحالة الصلبة 3A DC للتحكم في أحمال التيار المستمر بتيار مقنن يصل إلى 3A. وتتكون عادةً من دائرة إدخال وآلية عزل ودائرة إخراج. دائرة الإدخال عادة ما تكون عبارة عن إشارة تيار مستمر منخفضة الطاقة، والتي يمكن توفيرها بواسطة متحكم دقيق، أو PLC، أو أجهزة تحكم أخرى. عندما يتم تطبيق جهد تيار مستمر مناسب على الإدخال، فإنه يقوم بتنشيط optocoupler أو مكونات العزل الأخرى. يضمن العزل الفصل الكهربائي بين دوائر الإدخال والإخراج، مما يحمي دائرة التحكم من خرج الطاقة العالية. بمجرد تشغيل مكون العزل، فإنه يقوم بتشغيل دائرة الخرج، مما يسمح لتيار التيار المستمر بالتدفق عبر الحمل.
AC Solid - مرحل الحالة
من ناحية أخرى، يتم استخدام مرحل الحالة الصلبة للتيار المتردد للتحكم في أحمال التيار المتردد. كما هو الحال مع مرحل التيار المستمر، فهو يحتوي أيضًا على دائرة إدخال وآلية عزل. ومع ذلك، تم تصميم دائرة الإخراج للتعامل مع التيار المتردد. عند استقبال إشارة دخل مناسبة، يقوم مكون العزل بتنشيط الترياك أو زوج من SCRs (مقومات السيليكون المتحكم فيها) في دائرة الخرج. يمكن لهذه الأجهزة شبه الموصلة التعامل مع التدفق ثنائي الاتجاه لتيار التيار المتردد، مما يتيح للمرحل التحكم في أحمال التيار المتردد بشكل فعال.
2. متطلبات الإدخال
تختلف أيضًا متطلبات الإدخال لمرحلات الحالة الصلبة 3A DC ومرحلات الحالة الصلبة AC.
3A DC Solid - مرحل الحالة
يتطلب مرحل الحالة الصلبة 3A DC إشارة دخل DC. عادةً ما يتم تحديد نطاق جهد الإدخال من قبل الشركة المصنعة، ويمكن أن يتراوح من بضعة فولتات إلى عشرات الفولتات. على سبيل المثال، قد يكون لدى بعض أجهزة SSR ذات التيار المستمر 3A نطاق جهد دخل يتراوح من 3 إلى 32 فولت تيار مستمر. يُسهّل مدخل التيار المباشر ذو الجهد المنخفض هذا التفاعل مع أنظمة التحكم الإلكترونية الحديثة، مثل وحدات التحكم الدقيقة وأجهزة الاستشعار.
AC Solid - مرحل الحالة

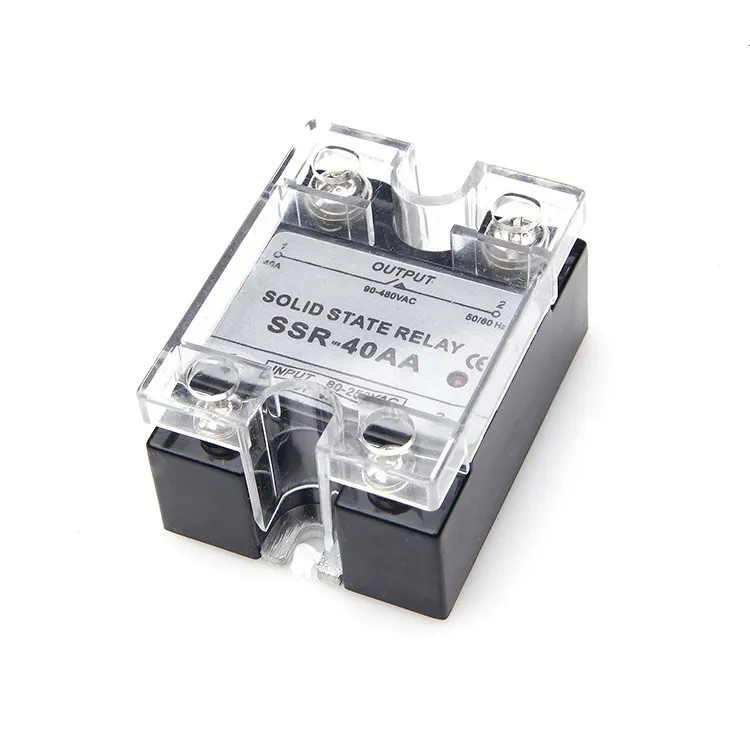

يمكن أن تحتوي مرحلات الحالة الصلبة للتيار المتردد على مدخلات تيار متردد أو تيار مستمر. تم تصميم وحدات SSR لإدخال التيار المتردد بحيث يتم توصيلها مباشرة بمصدر طاقة تيار متردد، عادةً مع نطاق جهد إدخال محدد، مثل 90 - 280 فولت تيار متردد. مدخلات التيار المستمر AC SSRs، مثلتتابع الحالة الصلبة مدخل تيار متردد ومخرج تيار مستمر مع LED، تتطلب إشارة إدخال تيار مستمر للتحكم في إخراج التيار المتردد. يتم أيضًا تحديد نطاق جهد الإدخال لمحركات التيار المتردد ذات التيار المستمر من قبل الشركة المصنعة ويمكن أن يختلف وفقًا للطراز.
3. خصائص الإخراج
تختلف خصائص الإخراج لهذين النوعين من المرحلات بشكل كبير.
3A DC Solid - مرحل الحالة
إن خرج مرحل الحالة الصلبة 3A DC هو تيار مستمر بسعة تيار مقننة تبلغ 3A. يتم تحديد جهد الخرج بواسطة مصدر طاقة التيار المستمر المتصل بالحمل. نظرًا لأنه مخرج تيار مستمر، فلا توجد مشكلة عبور الصفر، مما يعني أن المرحل يمكن تشغيله وإيقافه في أي وقت دون التسبب في إجهاد كهربائي مفرط. وهذا يجعلها مناسبة للتطبيقات التي تتطلب التحكم الدقيق في أحمال التيار المستمر، مثل محركات التيار المستمر والملفات اللولبية وإضاءة LED.
AC Solid - مرحل الحالة
التيار المتردد - مرحلات الحالة الصلبة لها مخرج تيار متردد. يتم تحديد جهد الخرج والتردد بواسطة مصدر طاقة التيار المتردد. إحدى الخصائص المهمة لـ AC SSRs هي ميزة التقاطع الصفري. تم تصميم معظم أجهزة SSR للتيار المتردد بحيث يتم تشغيلها وإيقافها عند نقطة العبور الصفرية لشكل موجة التيار المتردد. وهذا يقلل من الضوضاء الكهربائية والضغط على المرحل والحمل، مما يطيل عمرهما. ومع ذلك، في بعض التطبيقات التي تتطلب التبديل السريع، يمكن استخدام وحدات SSR ذات التيار المتردد غير الصفرية.
4. التطبيقات
تؤدي الاختلافات في مبادئ التشغيل ومتطلبات الإدخال وخصائص الإخراج إلى سيناريوهات تطبيق مختلفة لمرحلات الحالة الصلبة 3A DC ومرحلات الحالة الصلبة AC.
3A DC Solid - مرحل الحالة
تُستخدم مرحلات الحالة الصلبة 3A DC بشكل شائع في التطبيقات التي تسود فيها طاقة التيار المستمر. على سبيل المثال، في الأنظمة التي تعمل بالبطاريات، مثل السيارات الكهربائية وأنظمة الطاقة الشمسية والأجهزة الإلكترونية المحمولة، يمكن استخدام 3A DC SSRs للتحكم في شحن وتفريغ البطاريات، بالإضافة إلى تشغيل محركات التيار المستمر. كما أنها تستخدم على نطاق واسع في الأتمتة الصناعية للتحكم في أحمال التيار المستمر الصغيرة إلى المتوسطة الحجم، مثل أجهزة الاستشعار والمحركات وصمامات التحكم.
AC Solid - مرحل الحالة
تُستخدم مرحلات الحالة الصلبة للتيار المتردد بشكل أساسي في التطبيقات التي تكون فيها طاقة التيار المتردد هي المصدر الأساسي. في أنظمة التدفئة الصناعية، مثل الأفران، والأفران، ومكاوي اللحام، يتم استخدام AC SSRs للتحكم في عناصر التسخين. كما أنها تستخدم أيضًا في أنظمة التحكم في الإضاءة للمباني التجارية والسكنية، حيث يمكنها تعتيم أو تشغيل/إيقاف الأضواء التي تعمل بالتيار المتردد. بالإضافة إلى ذلك، يتم استخدام AC SSRs في تطبيقات التحكم في المحركات لمحركات التيار المتردد أحادية الطور وثلاثية الطور.
5. المزايا والعيوب
تتمتع كل من مرحلات الحالة الصلبة 3A DC ومرحلات الحالة الصلبة AC بمزاياها وعيوبها.
3A DC Solid - مرحل الحالة
المزايا:
- متطلبات طاقة منخفضة، مما يجعلها موفرة للطاقة.
- سرعة تبديل سريعة، وهي مناسبة للتطبيقات التي تتطلب استجابة سريعة.
- لا توجد اتصالات ميكانيكية، مما يؤدي إلى عمر أطول وصيانة أقل.
- عزل جيد بين المدخلات والمخرجات، مما يوفر السلامة الكهربائية.
العيوب:
- يقتصر على أحمال التيار المستمر، لذلك لا يمكن استخدامها مباشرة مع مصادر طاقة التيار المتردد.
- سعة تيار الخرج صغيرة نسبيًا (3A في هذه الحالة)، والتي قد لا تكون كافية لأحمال التيار المستمر عالية الطاقة.
AC Solid - مرحل الحالة
المزايا:
- يمكنه التعامل مع أحمال التيار المتردد، والتي تستخدم على نطاق واسع في التطبيقات الصناعية والسكنية.
- صفر - يؤدي تبديل التقاطع إلى تقليل الضوضاء الكهربائية والضغط على المرحل والحمل.
- عمر طويل بسبب عدم وجود اتصالات ميكانيكية.
العيوب:
- قد تتطلب وحدات SSR الخاصة بإدخال التيار المتردد دوائر حماية إضافية لمنع الجهد الزائد والتيار الزائد.
- قد يؤدي التبديل غير الصفري إلى حدوث ضوضاء وتداخل كهربائي.
6. اعتبارات الاختيار بين مرحلات الحالة الصلبة 3A DC وAC
عند الاختيار بين مرحل الحالة الصلبة 3A DC ومرحل الحالة الصلبة AC، يجب أخذ عدة عوامل في الاعتبار.
- نوع التحميل: العامل الأكثر أهمية هو نوع الحمل. إذا كان لديك حمل DC، مثل محرك DC أو جهاز يعمل بالبطارية، فإن مرحل الحالة الصلبة 3A DC هو الخيار الواضح. إذا كنت بحاجة إلى التحكم في حمل التيار المتردد، مثل محرك التيار المتردد أو عنصر التسخين، فإن مرحل الحالة الصلبة للتيار المتردد مطلوب.
- إشارة الإدخال: ضع في اعتبارك نوع إشارة الإدخال المتاحة من نظام التحكم الخاص بك. إذا كان لديك إشارة تحكم DC، فإن إدخال DC SSR يكون أكثر ملاءمة. إذا كان لديك مصدر طاقة تيار متردد متاح للإدخال، فيمكن استخدام SSR لإدخال التيار المتردد.
- متطلبات التبديل: بالنسبة للتطبيقات التي تتطلب تبديلًا سريعًا، قد يكون مرحل الحالة الصلبة 3A DC خيارًا أفضل نظرًا لافتقاره إلى مشكلات التقاطع الصفري. ومع ذلك، إذا كنت بحاجة إلى تقليل الضوضاء الكهربائية والضغط على الحمل، يفضل استخدام مرحل التيار المتردد ذو الحالة الصلبة مع مفتاح عبور صفري.
