كمورد للمرحلات الصغيرة، كثيرًا ما أواجه استفسارات من العملاء حول مدى ملاءمة هذه المكونات لتطبيقات تبديل الإشارات. يهدف منشور المدونة هذا إلى استكشاف هذا السؤال بعمق، وتقديم تحليل شامل للقدرات والقيود والاعتبارات عند استخدام Mini Relays لتبديل الإشارات.
فهم المرحلات الصغيرة
المرحلات الصغيرة عبارة عن أجهزة كهروميكانيكية مدمجة تستخدم ملفًا كهرومغناطيسيًا للتحكم في فتح وإغلاق واحد أو أكثر من نقاط الاتصال الكهربائية. وهي مصممة للتعامل مع طاقة منخفضة نسبيًا وتستخدم بشكل شائع في مجموعة متنوعة من التطبيقات، بما في ذلك السيارات والاتصالات والتحكم الصناعي والإلكترونيات الاستهلاكية.
الحجم الصغير للمرحلات الصغيرة يجعلها مثالية للتطبيقات ذات المساحة المحدودة. يتم تركيبها عادةً على لوحات الدوائر المطبوعة (PCBs) ويمكن دمجها بسهولة في الأنظمة الإلكترونية. تتوفر المرحلات الصغيرة في مجموعة من التكوينات، بما في ذلك الرمي الفردي أحادي القطب (SPST)، والرمي المزدوج أحادي القطب (SPDT)، والرمي الفردي ثنائي القطب (DPST)، والرمي المزدوج ثنائي القطب (DPDT)، مما يسمح بالمرونة في تصميم الدوائر.
متطلبات تحويل الإشارة
يتضمن تبديل الإشارة نقل الإشارات الكهربائية من دائرة إلى أخرى. يمكن أن تختلف متطلبات تحويل الإشارة اعتمادًا على التطبيق، ولكن بعض الاعتبارات الشائعة تشمل:
- سلامة الإشارة:يجب ألا يؤدي المرحل إلى تشويه أو توهين كبير للإشارة التي يتم تحويلها. وهذا مهم بشكل خاص للإشارات عالية التردد أو منخفضة المستوى.
- مقاومة الاتصال:تعتبر مقاومة الاتصال المنخفضة ضرورية لتقليل فقدان الإشارة وضمان نقل الإشارة بشكل موثوق. يمكن أن تؤدي مقاومة الاتصال العالية إلى انخفاض الجهد وتدهور الإشارة وزيادة استهلاك الطاقة.
- عزل:يجب أن يوفر المرحل عزلًا مناسبًا بين دوائر الإدخال والإخراج لمنع التداخل والتحدث المتبادل. يعد هذا أمرًا مهمًا للتطبيقات التي يتم فيها تبديل إشارات متعددة أو حيث يوجد خطر حدوث ضوضاء كهربائية.
- سرعة التبديل:يجب أن يكون المرحل قادرًا على تبديل الإشارة بسرعة ودقة لتلبية متطلبات التطبيق. يمكن أن تؤدي سرعات التبديل البطيئة إلى تأخير الإشارة ومشاكل التوقيت.
- تَحمُّل:يجب أن يكون المرحل قادرًا على تحمل عدد كبير من دورات التبديل دون حدوث تدهور كبير في الأداء. يعد هذا أمرًا مهمًا للتطبيقات التي يتم فيها استخدام المرحل بشكل متكرر أو لفترات طويلة من الزمن.
هل يمكن استخدام المرحلات الصغيرة لتبديل الإشارات؟
الإجابة على هذا السؤال هي نعم، يمكن استخدام المرحلات الصغيرة لتحويل الإشارات في العديد من التطبيقات. ومع ذلك، فمن المهم النظر بعناية في المتطلبات المحددة للتطبيق واختيار المرحل الصغير المناسب بناءً على خصائصه الكهربائية والميكانيكية.
مزايا استخدام المرحلات الصغيرة لتبديل الإشارة
- الحجم الصغير:الحجم الصغير للمرحلات الصغيرة يجعلها مثالية للتطبيقات ذات المساحة المحدودة. يمكن دمجها بسهولة في الأنظمة الإلكترونية دون أن تشغل مساحة كبيرة على اللوحة.
- استهلاك منخفض للطاقة:تستهلك المرحلات الصغيرة عادةً طاقة أقل من المرحلات الأكبر حجمًا، مما يجعلها مناسبة للتطبيقات التي تعمل بالبطارية أو التطبيقات منخفضة الطاقة.
- عزلة عالية:يمكن أن توفر المرحلات الصغيرة مستويات عالية من العزل بين دوائر الإدخال والإخراج، وهو أمر مهم للتطبيقات التي يكون فيها الضجيج أو التداخل الكهربائي مصدر قلق.
- براعة:تتوفر المرحلات الصغيرة في مجموعة من التكوينات وتقييمات الاتصال، مما يسمح بالمرونة في تصميم الدوائر. يمكن استخدامها لتبديل مجموعة متنوعة من الإشارات، بما في ذلك الإشارات DC وAC والإشارات الرقمية.
- فعالة من حيث التكلفة:تعتبر المرحلات الصغيرة عمومًا أقل تكلفة من المرحلات الأكبر حجمًا، مما يجعلها حلاً فعالاً من حيث التكلفة للعديد من تطبيقات تبديل الإشارات.
قيود استخدام المرحلات الصغيرة لتبديل الإشارة
- مقاومة الاتصال:يمكن أن تكون مقاومة الاتصال للمرحلات الصغيرة عالية نسبيًا مقارنة بأنواع المفاتيح الأخرى، مثل مرحلات الحالة الصلبة. يمكن أن يؤدي ذلك إلى فقدان الإشارة وتدهورها، خاصة بالنسبة للإشارات منخفضة المستوى أو عالية التردد.
- سرعة التبديل:تتميز المرحلات الصغيرة عادة بسرعات تحويل أبطأ من مرحلات الحالة الصلبة، مما قد يحد من استخدامها في التطبيقات التي تتطلب التبديل السريع.
- تَحمُّل:يمكن أن تبلى نقاط الاتصال الميكانيكية للمرحلات الصغيرة بمرور الوقت، خاصة إذا تم استخدامها بشكل متكرر أو لفترات طويلة من الزمن. يمكن أن يؤدي هذا إلى زيادة مقاومة الاتصال، وتدهور الإشارة، وفي النهاية فشل التتابع.
- الانحناء:عندما يتم فتح أو إغلاق جهات اتصال Mini Relay، يمكن إنشاء قوس، مما قد يتسبب في تلف جهات الاتصال وتقليل عمر المرحل. وهذا مهم بشكل خاص للتطبيقات التي يتم فيها استخدام المرحل لتبديل إشارات التيار العالي أو الجهد العالي.
اختيار المرحل الصغير المناسب لتبديل الإشارة
عند اختيار Mini Relay لتحويل الإشارة، من المهم مراعاة العوامل التالية:
- تصنيف الاتصال:يجب تحديد تصنيف الاتصال للمرحل بناءً على متطلبات الجهد والتيار والطاقة الخاصة بالتطبيق. من المهم اختيار مرحل ذو تصنيف اتصال أعلى من الحد الأقصى للحمل المتوقع لضمان التشغيل الموثوق.
- مواد الاتصال:يمكن أن يكون لمواد التلامس الخاصة بالمرحل تأثير كبير على أدائها وعمرها. تشمل مواد الاتصال الشائعة الفضة والذهب والبلاتين. الاتصالات الفضية غير مكلفة ولها موصلية كهربائية جيدة، ولكنها يمكن أن تتأكسد مع مرور الوقت، مما قد يزيد من مقاومة الاتصال. تعد جهات الاتصال الذهبية أكثر تكلفة ولكنها توفر مقاومة أفضل للتآكل ومقاومة أقل للتلامس. تعد العدسات البلاتينية هي الأغلى ثمناً ولكنها تقدم أعلى مستوى من الأداء والمتانة.
- الجهد لفائف:يجب تحديد جهد ملف المرحل بناءً على مصدر الطاقة المتاح. من المهم اختيار مرحل بجهد ملف متوافق مع مصدر الطاقة لضمان التشغيل السليم.
- سرعة التبديل:يجب تحديد سرعة تبديل المرحل بناءً على متطلبات التطبيق. إذا كان التبديل السريع مطلوبًا، فيجب اختيار مرحل ذو سرعة تبديل عالية.
- تَحمُّل:يجب تحديد قدرة تحمل المرحل بناءً على العدد المتوقع لدورات التبديل. إذا تم استخدام المرحل بشكل متكرر أو لفترات طويلة من الزمن، فيجب اختيار مرحل ذو معدل تحمل عالي.
أمثلة على المرحلات الصغيرة لتبديل الإشارة
فيما يلي بعض الأمثلة على المرحلات الصغيرة المناسبة لتطبيقات تبديل الإشارات:
- ريلاي صغير 5 فولت: تم تصميم هذا المرحل الصغير ليعمل على مصدر طاقة 5 فولت تيار مستمر وهو مناسب لمجموعة متنوعة من تطبيقات تبديل الإشارات. يتميز بحجم صغير واستهلاك منخفض للطاقة، مما يجعله مثاليًا للاستخدام في التطبيقات التي تعمل بالبطارية أو منخفضة الطاقة.

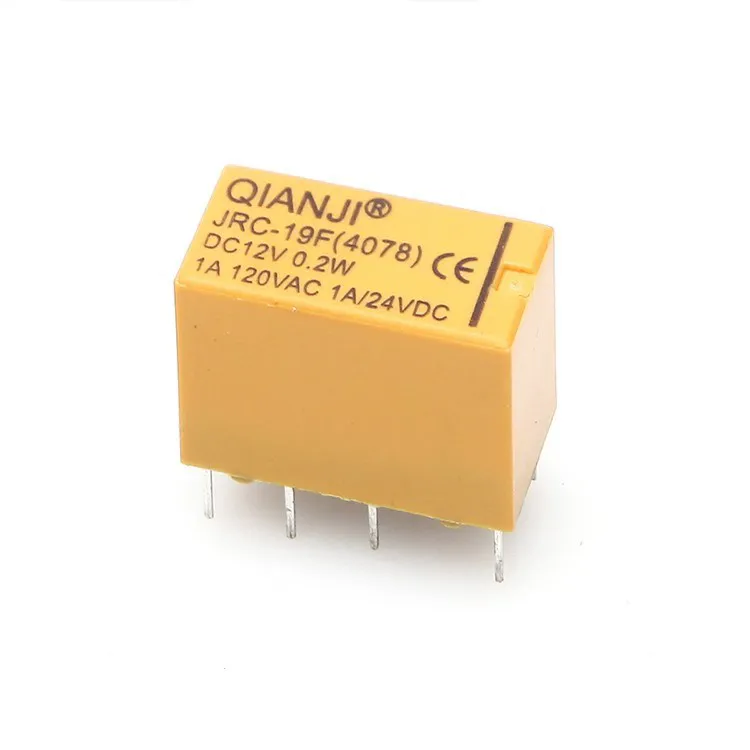

- المرحلات المصغرة: تتوفر هذه المرحلات المصغرة في مجموعة من التكوينات وتقييمات الاتصال، مما يجعلها مناسبة لمجموعة متنوعة من تطبيقات تبديل الإشارات. تتميز بجهد عزل عالي ومقاومة اتصال منخفضة، مما يجعلها مثالية للاستخدام في التطبيقات التي يكون فيها الضجيج أو التداخل الكهربائي مصدر قلق.
- تتابع مصغر 12 فولت تيار مستمر: تم تصميم هذا المرحل المصغر للعمل على مصدر طاقة 12 فولت تيار مستمر وهو مناسب لمجموعة متنوعة من تطبيقات تبديل الإشارات. يتميز بسرعة تحويل عالية ومقاومة اتصال منخفضة، مما يجعله مثاليًا للاستخدام في التطبيقات التي تتطلب تبديلًا سريعًا وفقدانًا منخفضًا للإشارة.
خاتمة
في الختام، يمكن استخدام المرحلات الصغيرة لتحويل الإشارات في العديد من التطبيقات. إنها توفر عددًا من المزايا، بما في ذلك الحجم الصغير، وانخفاض استهلاك الطاقة، والعزلة العالية، وتعدد الاستخدامات، والفعالية من حيث التكلفة. ومع ذلك، فمن المهم النظر بعناية في المتطلبات المحددة للتطبيق واختيار المرحل الصغير المناسب بناءً على خصائصه الكهربائية والميكانيكية. من خلال اختيار Mini Relay المناسب، يمكنك ضمان تبديل الإشارة بشكل موثوق والأداء الأمثل في تطبيقك.
إذا كنت مهتمًا بشراء Mini Relays لتطبيقات تبديل الإشارة الخاصة بك، فلا تتردد في الاتصال بنا للحصول على مزيد من المعلومات. نحن المورد الرئيسي للمرحلات الصغيرة ويمكننا أن نقدم لك منتجات عالية الجودة وخدمة عملاء ممتازة.
